12.1. Equações a derivadas parciais e diferenças finitas

Objetivos:

• Noções básicas de EDPs

• Modelos clássicos de EDPs

• Aproximações numéricas via diferenças finitas

using Plots

Equações a derivadas parciais

• Uma equação a derivada parciais é uma equação cuja incógnita (ou variável dependente) depende de mais de uma variável independente e que envolve derivadas parciais da incógnita.

• Em vários exemplos, uma das variáveis independentes é uma variável temporal, denotada por \(t\).

• Outras váriáveis podem indicar coordenadas espaciais, como \(x\), \(y\), \(z\).

• Em outros casos, podemos ter variáveis indicando comprimento de arco \(s\), distância \(r\) até um ponto ou um eixo, ângulo \(\theta\), temperatura, umidade, salinidade, concentração de uma substância, etc.

Notacão

• Se \(u\) é a variável dependente, podemos denotar as suas derivadas parciais de primeira ordem de várias maneiras, por exemplo,

\[ \frac{\partial u}{\partial x}, \quad \partial_x u, \quad D_x u, \quad u_x. \]

• As de segunda ordem e, mais geralmente, ordem \(n\in \mathbb{N}\),

\[ \frac{\partial^2 u}{\partial x^2}, \quad \partial_x^2 u, \quad D_x^2 u, \quad u_{xx}, \quad \frac{\partial^n u}{\partial x^n}, \quad \partial_x^n u, \quad D_x^n u, \quad u_{x\cdots x}. \]

• A ordem de uma equação diferencial é dada pela ordem da derivada parcial de maior ordem.

• Certas combinações ou vetores de deriadas parciais recebem notações e denominações especiais, como o gradiente \(\nabla u\), o divergente \(\nabla \cdot u\) e o laplaciano \(\Delta u\), como vistos no curso de Cálculo de várias variáveis.

Exemplos lineares clássicos

• Equação de advecção em uma dimensão espacial:

\[u_t + c u_x = 0;\]

• Equaçao de advecção em várias dimensões:

\[u_t + \vec{c} \cdot \nabla u;\]

• Equação do calor em uma dimensão:

\[u_t = \nu u_{xx};\]

• Equação do calor em várias dimensões:

\[u_t = \nu \Delta u;\]

• Equação da onda em uma dimensão:

\[u_{tt} = c^2 u_{xx};\]

• Equação da onda em várias dimensões:

\[u_{tt} = c^2 \Delta u;\]

• Equação de deformação de uma placa isotrópica homogênea:

\[ u_{tt} = - \lambda \Delta^2 u. \]

Exemplos não-lineares clássicos

• Equação de Burgers (ondas de choque):

\[u_t + uu_x = 0;\]

• Equação de Korteweg-de Vries (ondas viajantes):

\[u_t + uu_x + u_{xxx} = 0;\]

• Equação de reação e difusão (calor, reações químicas, etc.):

\[u_t = \nu u_{xx} + f(u);\]

• Equação de Navier-Stokes (movimento de fluidos viscosos Newtonianos incompressíveis):

\[ u_t + (u\cdot \nabla)u + \nabla p = \nu\Delta u + f, \quad \nabla \cdot u = 0. \]

• Superfícies mínimas (e.g. formato bolha de sabão)

\[ \nabla \cdot \left( \frac{\nabla u}{\sqrt{1+\|\nabla u \|^2}} \right) = 0. \]

Problema de valor inicial

• É comum que uma das variáveis seja a variável temporal e que estejamos interessados em descobrir \(u(t,x)\) para \(t\geq t_0\), a partir do conhecimento do estado inicial \(u(t_0,x) = u_0(x)\), em um instante inicial \(t_0\).

• Nesse caso, temos um problema de valor inicial.

Condições de contorno

• Na maioria dos casos, a região de interesse não é o espaço todo, nem mesmo um semi-espaço \(t\geq t_0\).

• É comum termos um domínio espacial limitado \(\Omega\subset \mathbb{R}^d\), em algum espaço Euclidiano \(\mathbb{R}^d\) (ou mesmo em uma variedade).

• Nesse caso, esperamos que a equação a derivadas parciais seja satisfeita no domínio \(\Omega\), mas sendo necessário determinar o que acontece no bordo \(\partial\Omega\) do domínio.

• Nesse caso, temos um problema de valores de contorno.

• Veremos exemplos de problemas de valores de contorno as aplicações.

Aproximando derivadas via diferenças finitas

• Há vários métodos numéricos para a resolução de equações a derivadas parciais, como diferenças finitas, elementos finitos, volumes finitos, etc.

• E cada método possui diversas variações.

• Aqui, vamos considerar apenas diferenças finitas.

• Diferenças finitas podem ser justificadas a partir de expansões de Taylor.

Diferença finita de primeira ordem para a frente

• Esta é como um método de Euler para a resolução de EDOs.

• Dada uma função diferenciável \(u=u(x)\) em um ponto \(x\in\mathbb{R}\), temos que

\[ (Du)(x) = \lim_{h\rightarrow 0} \frac{u(x+h)-u(x)}{h}. \]

• Assim, uma primeira aproximação pode ser obtida tomando-se um \(h>0\) relativamente pequeno e considerando-se

\[ (\delta_h^+ u)(x) = \frac{u(x+h)-u(x)}{h}. \]

• Mas quão boa é essa aproximação?

• Isso depende da regularidade de \(u\).

Taxa de convergência

• Se a função for contínua e diferenciável em todos os pontos mas a sua derivada não for contínua no ponto, então essa aproximação pode nao ser muito boa.

• Por exemplo, considere, para \(0<\theta<1\), a função

\[ u(x) = x^{1+\theta}, \qquad x\geq 0. \]

• A sua derivada é contínua e é dada por

\[ u'(x) = (1+\theta)x^\theta, \qquad x\geq 0. \]

• Mas \(u(\cdot)\) não é duas vezes diferenciável na origem e \(u'(\cdot)\) é apenas Hölder contínua na origem.

• A diferença finita de \(u\) na origem é

\[ (\delta_h^+u)(0) = \frac{h^{1+\theta} - 0}{h} = h^\theta. \]

• A convergência \((\delta_h^+u)(0) \rightarrow u'(0)\) pode ser cada vez mais lenta, quanto menor for \(\theta\):

\[ |(\delta_h^+u)(0) - u'(0)| \lesssim h^\theta, \]

Ordem da aproximação

• Já se a função for continuamente diferenciável, com derivada Lipschitz contínua no origem, então, usando o Teorema Fundamental do Cálculo,

\[ \begin{align*} (\delta_h^+ u)(x) - (Du)(x) & = \frac{u(x+h)-u(x)}{h} - (Du)(x) \\ & = \frac{1}{h} \int_x^{x+h} (Du)(\xi)\;d\xi - (Du)(x) \\ & = \frac{1}{h} \int_x^{x+h} \left((Du)(\xi) - (Du)(x)\right)\;d\xi. \end{align*} \]

• Usando a continuidade Lipschitz de \(Du\), com constante de Lipchitz \(L\), obtemos a aproximação linear

\[ |(\delta_h^+ u)(x) - (Du)(x)| \leq \max_{x\leq \xi \leq x+h} |(Du)(\xi) - (Du)(x)| \leq \max_{x\leq \xi \leq x+h} \frac{1}{h}\int_0^h L\xi \;d\xi \leq \frac{Lh}{2}. \]

• Usando a notação de "\(\mathcal{O}\) grande", escrevemos

\[ (\delta_h^+ u)(x) = (Du)(x) + \mathcal{O}(h), \qquad h\rightarrow 0. \]

• Lembrando que "\(\mathcal{O}\) grande" significa

\[ f(h) = \mathcal{O}(|h|^\alpha), \;h\rightarrow h_0 \Leftrightarrow \exists C>0, \exists \delta > 0, \; |f(h)-f(h_0)| \leq C |h|^\alpha, \;\forall 0<|h|<\delta, \]

• E "\(\mathcal{o}\) pequeno" significa

\[ f(h) = \mathcal{o}(|h|^\alpha), \;h\rightarrow h_0 \Leftrightarrow \frac{|f(h)-f(h_0)|}{|h|^\alpha} \rightarrow 0, \; h\rightarrow h_0. \]

• Essas noções de comportamento assintótico podem ser generalizadas para \(h_0=\pm\infty\) e em relação a funções \(g=g(h)\) mais gerais que \(|h|^\alpha\).

Expansão de Taylor

• Assumindo a função suave, podemos escrever, mais diretamente,

\[ u(x+h) = u(x) + u'(x)h + u''(x)\frac{h^2}{2} + \cdots. \]

• Lembre-se que a parte \(\cdots\) contém termos de ordem \(h^n\), com \(n=3,4, \cdots\).

• Assim, podemos escrever

\[ (\delta_h^+ u)(x) = \frac{u(x+h)-u(x)}{h} = u'(x) + u''(x)\frac{h^2}{2} + \cdots. \]

• Portanto,

\[ \left|(\delta_h^+ u)(x) - u'(x)\right| = Ch + \cdots = \mathcal{O}(h). \]

• Da mesma forma, a diferença de primeira ordem para trás, \((\delta_h^- u)(x) = (u(x-h) - u(x))/(-h) = (u(x)-u(x-h))/h\) também é de primeira ordem.

Diferença centrada

• Uma aproxição melhor, de segunda ordem, para a primeira derivada, pode ser obtida através de uma diferença centrada:

\[ (\delta_h^0u)(x) = \frac{u(x+h) - u(x-h)}{2h} = \frac{1}{2h}\left( u(x+h) - u(x) + u(x) - u(x-h) \right) = \frac{1}{2h}\left(u'(x)h + u''(x)\frac{h^2}{2} - u'(x)(-h) - u''(x)(-h)^2 + \mathcal{O}(h^3) \right) = u'(x) + \mathcal{O}(h^2). \]

• Observe que

\[ \delta_h^0 = \frac{\delta_h^+ + \delta_h^-}{2}. \]

• Aproximações de ordem ainda maior podem ser obtidas com outras combinações, em particular incluindo outros pontos \(u(x+2h)\), \(u(x-2h)\), etc.

Aproximação da segunda derivada

• Aproximações para a segunda derivada também podem ser obtida com combinações apropriadas.

• Por exemplo, uma aproximação de segunda ordem clássica é

\[ (\delta_h^2u)(x) = \frac{u(x+h) - 2u(x) + u(x-h)}{h^2} = u''(x) + \mathcal{O}(h^2). \]

• Verifique!

• Observe que

\[ \delta_h^2u = \frac{\delta_h^+ - \delta_h^-}{h}. \]

Discretização espacial

• A última peça do método de diferenças finitas é a aproximação da função em uma malha discreta, com um número finito de pontos.

Discretização unidimensional uniforme

• No caso de uma dimensão espacial, em um intervalo \(I=[0,L]\), podemos considerar uma malha uniforme composta por \(N\) pontos \(0=x_10\) é constante.

• Nesse caso, temos \(N\) pontos e \(N-1\) intervalos, com \((N-1)h=L\) e \(x_i = (i-1)h\).

N = 20
L = 4
x = range(0.0, L, length=N)
scatter(x, zero(x), markersize=4, legend=false)

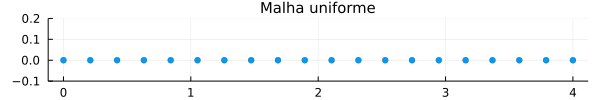

plot!(title="Malha uniforme", titlefont=10, size=(600,100), ylims=(-0.1, 0.2))

Discretização unidimensional não-uniforme

• A discretização não precisa ser uniforme.

• Podemos considerar qualquer malha satisfazendo \(0=x_1

• Pode ser útil, por exemplo, ter um espaçamento menor em regiões onde a derivada tem uma variação maior.

• Podemos construir malhas não-uniformes com simples transformações.

• Por exemplo, considerando \(s_i = (i-1)h\), \(i=1, \ldots, N\), com \(h>0\) constante e \((N-1)h=1\), que é uma malha uniforme no intervalo unitário \([0,1]\), podemos definir

\[ x_i = \frac{L}{2}\left( 1 + \cos(\pi s_i)\right), \qquad i=1,\ldots, N. \]

• Mais explicitamente,

\[ x_i = \frac{L}{2}\left( 1 + \cos\left({\frac {2i-1}{2N}}\pi \right)\right), \qquad i=1,\ldots, N. \]

• Esses pontos são conhecidos como pontos de Chebyshev e podem ser interpretados como as coordenadas, no eixo \(x\), de pontos uniformemente espaçados no semicírculo superior de um círculo de diâmetro \(L\).

N = 20
L = 4
s = range(0.0, 1.0, length=N)
x = L/2 * (1 .+ cos.(π * s))
#x = L/2 * ( 1 .+ [cos((2i - 1)/(2N) * π) for i in 1:N])
scatter(x, zero(x), markersize=4, legend=false)
scatter!(x,x->√((L/2)^2-(x-L/2)^2), markersize=3, legend=false)
plot!(title="Distribuição dos pontos de Chebyshev", titlefont=10, size=(600,300))

Error: InterruptException:

Discretização espacial bidimensional uniforme

• Essa ideia pode ser estendida a dimensões maiores de forma natural.

• No caso de um domínio bidimensional retangular \(\Omega = (0,L_x) \times (0,L_y)\), considerando espaçamentos uniformes \(h_x\) e \(h_y\), com \(N_x\) pontos no eixo \(x\) e \(N_y\) pontos no eixo \(y\), temos

\[ 0 = x_1 < \ldots < x_{N_x} = L_x, \quad (N_x-1)h_x = L_x, \qquad 0 = y_1 < \ldots < y_{N_y} = L_y, \quad (N_y-1)h_y = L_y \]

L_x = 4.0
L_y = 2.0
N_x = 20
N_y = 10
x = range(0.0, L_x, length=N_x)
y = range(0.0, L_y, length=N_y)
scatter(x, repeat(y',length(x)), legend=false, color=1, size=(600,300))

Error: InterruptException:

Discretização bidimensional não-uniforme

• Da mesma forma, podemos considerar malhas não-uniformes

• A malha pode ser não-uniforme na direção de ambos os eixos ou em apenas um deles

L_x = 4.0
L_y = 2.0
N_x = 20
N_y = 10
x = range(0.0, L_x, length=N_x)
s = range(0.0, 1.0, length=N_y)
y = L/2 * (1 .+ cos.(π * s))
scatter(x, repeat(y',length(x)), legend=false, color=1, size=(600,300),

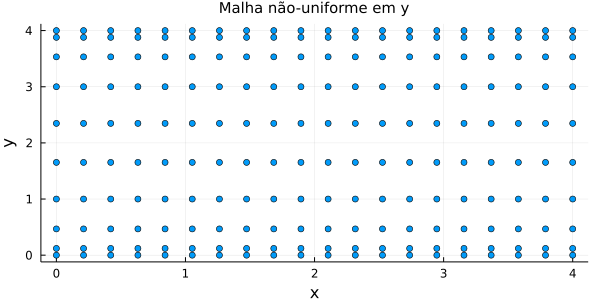

    xlabel="x", ylabel="y", title="Malha não-uniforme em y", titlefont=10)

L_x = 4.0
L_y = 2.0
N_x = 20
N_y = 10
r = range(0.0, 1.0, length=N_x)
s = range(0.0, 1.0, length=N_y)
x = L/2 * (1 .+ cos.(π * r))
y = L/2 * (1 .+ cos.(π * s))
scatter(x, repeat(y',length(x)), legend=false, color=1, size=(600,300),

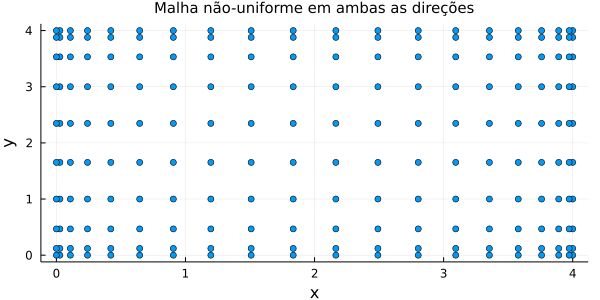

    xlabel="x", ylabel="y", title="Malha não-uniforme em ambas as direções", titlefont=10)

Resolvendo EDPs em Julia

• O artigo Solving PDEs in Julia (JuliaCon 2018 workshop), por Chris Rackauckas dá uma boa ideia de métodos e exemplos de resolução de EDPs em Julia.

• O artigo está um pouco desatualizado, pois é de 2018 e a linguagem e, principalmente, os pacotes de resolução de equações diferenciais têm evoluido muito rapidamente.

• Mas ainda assim o artigo pode ser útil.

• Um novo artigo, com o mesmo espírito desse, está em vias de ser escrito.
