10.1. Modelos epidemiológicos compartimentais

Classificação básica de alguns tipos de modelos;
Breve menção a alguns modelos do compartimentais;
O modelo SIR em mais detalhes;
Uma análise matemática do comportamento do modelo SIR;
Condições para uma situação de epidemia ou não;
Simulações numéricas do modelo SIR.

using DifferentialEquations
using Plots
using Images

Tipos de modelos em epidemiologia

Classificação por nível de detalhamento e tipo de interação:

compartimental ou por compartimento (compartment models): a população é dividida em grandes compartimentos referentes a diferentes estágios da epidemia (suscetíveis, infectados-transmissíveis, recuperados, etc.) e a dinâmica é feita entre os compartimentos, sem detalhamento dos indivíduos que formam cada compartimento.
individual (individual- or agent-based models): A população é tratada individualmente, com a interação dada de maneira aleatória entre os indivíduos, segundo determinadas distribuições de probabilidades.
em rede (network models): A população é tratada em determinados grupos com características comuns, que compõem diferentes vértices em redes e interagem segundo arestas entre determinados vértices.

Modelo SIR compartimental

Este é um exemplo clássico de modelo compartimental. Tem suas origens nos trabalhos de W. O. Kermack and A. G. McKendrick (1927, 1932, 1933). É um caso particular de um dos modelos do artigo (1927), que consideravam as taxas de transmissão e de recuperação como sendo dependendes da idade dos indivíduos. Aqui, essas taxas são constantes e todas as idades são tratadas em conjunto.

Os compartimentos

Neste modelo, a população é definida em três "compartimentos":

Suscetíveis (susceptible)
Infectados transmissíveis/contagiosos (infectious)
Recuperados e decessos (ou imunes) (recovered/removed)

Exemplos

O modelo SIR é um bom modelo para certas doenças transmissíveis entre o mesmo tipo de ser-vivo e que conferem imunidade (ou imunidade por um período bem mais longo do que o período de análise da epidemia, por exemplo):

Catapora (viral, confere imunidade);
Sarampo (viral, confere imunidade);
Rubéola (viral, confere imunidade); e
Coqueluche (bacteriana, confere imunidade duradoura mas não permanente).

Dinâmica do modelo

Neste modelo, a dinâmica é definida da seguinte forma:

Os indivíduos suscetíveis podem se tornar infectados ao interagirem de alguma forma com um outro indivíduo infectado contagioso, com o contágio dependendo de uma taxa de transmissão $\beta$.
Os indivíduos infectados tendem a se tornam recuperados, conforme determinado por uma taxa de recuperação $\gamma$.

Os parâmetros $\beta$ e $\gamma$ não são totalmente intrínsicos à doença, eles também dependem de padrões de higiene, comportamento social e tratamento dos doentes, por exemplo. Mas há faixas típicas observadas para determinadas doenças.

Representação do modelo na forma de um dígrafo

SIR graph

Representação do modelo na forma de ação de massas

A dinâmica desse modelo é dada por dois processos, conforme mencionado acima, e que podem ser descritos na forma de ação de massas, como em reações químicas e bioquímicas:

\[ \begin{cases} S + I \stackrel{\beta}{\rightarrow} 2I, & \text{(processo de infeção)} \\ I \stackrel{\gamma}{\rightarrow} R, & \text{(processo de recuperação)}. \end{cases} \]

O modelo SIS

Algumas infecções não criam imunidade ou criam imunidade por muito pouco tempo. Nesses casos, um indivíduo recuperado torna-se novamente suscetível. Alguns exemplos clássicos de infecções desse tipo são

a gripe comum; e
algumas doenças sexualmente transmissíveis (DST) causados por bactérias, como gonorréia, sífilis, clamídia e candidíase.

Neste modelo, a população é definida em dois compartimentos:

Suscetíveis
Infectados transmissíveis/contagiosos

Temos dois parâmetros (positivos) caracterizando o modelo:

$\beta:$taxa de transmissão
$\gamma:$taxa de recuperação

Representação do modelo SIS na forma de ação de massas:

\[ \begin{cases} S + I \stackrel{\beta}{\rightarrow} 2I, & \text{(processo de infeção)} \\ I \stackrel{\gamma}{\rightarrow} S, & \text{(processo de recuperação)}. \end{cases} \]

Representação do modelo SIS na forma de dígrafo:

SIS graph

O modelo SI

Em outras doenças, o indivíduo infectado continua infectado pelo resto da vida e continua transmissor da doença. Um exemplo clássico é a herpes. Outro exemplo é o HIV.

O único parâmetro relevante é a taxa de transmissão $\beta$.

Representação do modelo SI na forma de ação de massas

\[ S + I \stackrel{\beta}{\rightarrow} 2I. \quad \text{(processo de infeção)} \]

Representação do modelo SI na forma de dígrafo

SI graph

Outros modelos

SEIR, onde E=exposto, que já foi infectado mas ainda não é contagioso, para doenças com um longo tempo de incubação, e um novo parâmetro de latência:

\[\rm S \rightarrow \rm E \rightarrow \rm I \rightarrow \rm R. \]

SEIS, onde E=exposto:

\[\rm S \rightarrow \rm E \rightarrow \rm I \rightarrow \rm S. \]

SICR onde C=portador, em que alguns infectados não se tornam recuperados e carregam o vírus pela vida toda, como no caso da tuberculose. Os portadores podem, por vezes, voltar a desenvolver os sintomas e se tornar contagioso, passando ao compartimento de infectados, para em seguida retornar ao estado latente:

\[\rm S \rightarrow \rm I \rightarrow \rm R, \qquad \rm I \leftrightarrow \rm C. \]

MSEIR, onde M=imunidade temporária de recém-nascido ("maternally-derived immunity"), como em sarampo:

\[\rm M \rightarrow \rm S \rightarrow \rm I \rightarrow \rm R. \]

MSEIRS, com os recuperados tendo imunidade apenas temporária:

\[\rm M \rightarrow \rm S \rightarrow \rm I \rightarrow \rm R \rightarrow \rm S. \]

E vários outros: SEIRD (D=Death), SEIAHR (A=Asymptomatic, H=Hospitalized, para políticas de saúde), SELMAHRD (L=Latent, M=Symptomatic, e.g. H1N1); ver Yang & Hsu (2012).
No caso do Covid-19, um grupo de chineses (Jia et al (2020) considerou, ainda, um modelo do tipo SEIRQAD (Q=Quarantined, D=Diagnosed).

Variações

O modelo SIS com vitalidade

Neste caso, nascimentos e mortes são consideradas. No caso mais simples, assume-se que

Os recém-nascidos nascem suscetíveis, com uma taxa de crescimento específico $\nu$
As mortes são igualmente proporcionais em todos os compartimentos, com uma taxa de mortalidade específica $\mu$.

\[ \begin{cases} N \stackrel{\nu}{\rightarrow} S, & \text{(nascimento entre a população total)} \\ S + I \stackrel{\beta}{\rightarrow} 2I, & \text{(processo de infeção)} \\ I \stackrel{\gamma}{\rightarrow} S, & \text{(processo de recuperação)} \\ S \stackrel{\mu}{\rightarrow} M, & \text{(mortalidade entre os suscetíveis)} \\ I \stackrel{\mu}{\rightarrow} M, & \text{(mortalidade entre os infectados)} \end{cases} \]

Modelo SIR com vitalidade e vacinação

Há vários modelos incluindo estratégias de vacinação. Vamos considerar um modelo simples, proposto por Herbert (2000) e discutido, com obtenção de controle ótimo, em Zaman, Kang & Jung (2008).

Neste caso, a população de indivíduos suscetíveis, em um modelo SIR com vitalidade, é imunizada a uma taxa específica $u$, levando a um sistema de processos

\[ \begin{cases} \rm N \stackrel{\nu}{\rightarrow} \rm S, & \text{(natalidade)} \\ \rm S + \rm I \stackrel{\beta}{\rightarrow} \rm I, & \text{(infecção)} \\ \rm I \stackrel{\gamma}{\rightarrow} \rm R, & \text{(recuperação)} \\ \rm S \stackrel{\nu}{\rightarrow} M, & \text{(mortalidade entre os suscetíveis)} \\ \rm I \stackrel{\nu}{\rightarrow} M, & \text{(mortalidade entre os infectados)} \\ \rm R \stackrel{\nu}{\rightarrow} M, & \text{(mortalidade entre os recuperados)} \\ \rm S \stackrel{u}{\rightarrow} R, & \text{(imunização por vacinação dos suscetíveis)} \end{cases} \]

onde $M$ é o número de óbitos, $N=S+I+R$ é a população total, que é constante, visto que a taxa de mortalidade é igual à taxa de natalidade $\nu$.

Equações diferenciais do modelo SIR

O próximo passo é implementar o sistema de equações diferenciais para cada compartimento SIR.

Os compartimentos

Definimos

$S = $ número de indivíduos suscetíveis;
$I = $ número de indivíduos infectados;
$R = $ número de indivíduos recuperados;

A população, formada pelo número total de indivíduos, é dada por

\[ N = S + I + R \]

Sistema em termos do número total de indivíduos em cada compartimento

Temos

\[ \begin{cases} S' = \displaystyle - \beta\frac{I}{N} S, \\ I' = \displaystyle \beta\frac{I}{N} S - \gamma I, \\ R' = \gamma I \end{cases} \]

Os parâmetros (positivos) $\beta$, e $\gamma$ têm a seguinte interpretação:

$\beta:$taxa de transmissão
$\gamma:$taxa de recuperação

Dimensões físicas

Partindo da equação diferencial $S' = -\beta IS/N$ e separando a dimensão física de cada termo, temos

\[ \frac{[\mathrm{d}S]}{[\mathrm{d}t]} = [\beta] \frac{[I]}{[N]}[S]. \]

Os termos $[\mathrm{dS}]$ $[S]$, $[I]$ e $[N]$ têm todos a mesma dimensão (número de indivíduos) e se cancelam, enquando que $[\mathrm{d}t]$ tem a mesma dimensão que $[t]$, de forma que ficam restando

\[ [\beta] = \frac{1}{[\mathrm{d}T]} = \frac{1}{T} \]

Da mesma forma,

\[ \frac{[\mathrm{d}R]}{[\mathrm{d}t]} = [\gamma][I]. \]

Cancelando $[\mathrm{d}R]$ e $[I]$, que têm a mesma dimensão física, nos sobram

\[ [\gamma] = \frac{1}{[\mathrm{d}T]} = \frac{1}{T} \]

Portanto, ambos têm dimensão inversa do tempo:

\[ [\beta] = [\gamma] = \frac{1}{T}. \]

Dessa forma, eles representam taxas temporais:

O parâmetro $\beta$ representa uma taxa de transmissão por unidade de tempo: número de indivíduos contaminados por unidade de tempo por contato entre indivíduos suscetíveis e infectados, por número de suscetíveis.
O parâmetro $\gamma$ representa uma taxa de recuperação por unidade de tempo: número de indivíduos recuperados por unidade de tempo por número de infectados.

A taxa de recuperação e o tempo médio de recuperação

O inverso $1/\gamma$ da taxa de recuperação, que tem dimensão física de tempo, é interpretado como o tempo médio de infecção ou tempo médio de recuperação da doença. De fato, observe que, integrando-se a equação $R'=\gamma I$ em um intervalo $[t, t + 1/\gamma]$, temos que o total de recuperados neste intervalo é igual a média do número de infectados neste mesmo período:

\[ \Delta R = R(t+1/\gamma) - R(t) = \int_t^{t+1/\gamma} R'(s)\;\mathrm{d}s = \gamma \int_t^{t+1/\gamma} I(s)\;\mathrm{d}s = \frac{1}{\frac{1}{\gamma}}\int_t^{t+1/\gamma} I(s)\;\mathrm{d}s = \textrm{média de $I$ no intervalo $[t,t+1/\gamma]$}. \]

Assim

\[ \gamma \approx \frac{1}{\textrm{tempo médio de infecção}} \]

Detalhando a taxa de transmissão

A taxa de transmissão $\beta$ tem dimensão inversa do tempo. Ele pode ser visto como um produto de dois fatores:

\[ \beta = \frac{\textrm{contágios}}{\textrm{contatos}}\frac{\textrm{contatos}}{\textrm{indivíduo} \times \textrm{unidade de tempo}}. \]

De fato:

Suponha que, em média, cada indivíduo tenha um certo número $\kappa$ de contatos com outros indivíduos, por unidade de tempo, onde contatos são contatos "próximos", com um certo potencial de contágio. Assim,

\[ \kappa = \frac{\textrm{contatos}}{\textrm{indivíduo} \times \textrm{unidade de tempo}}. \]

Como $I/N$ é a fração de infectados (contagiosos) da população, então $\kappa I/N$ desses contatos são com indivíduos contagiosos, por unidade de tempo.
Desses contatos, apenas uma fração $\tau$ acarreta, de fato, em contágio. Mais precisamente, $\tau$ é uma fração de contágios por contato próximo (e.g. a cada 10 contatos próximos, em um deles ocorre o contágio).

\[ \tau = \frac{\textrm{contágios}}{\textrm{contatos}}. \]

Assim, cada indivíduo suscetível tem uma probabilidade $\tau\kappa I/N$ de se infectar, por unidade de tempo.
Multiplicando isso pela total da população total de suscetíveis, temos o total de novas infecções por unidade de tempo:

\[ \frac{\textrm{novas infecções}}{\textrm{unidade de tempo}} = \tau\kappa \frac{I}{N} S. \]

Comparando com a equação

\[ I' = \beta\frac{I}{N} S - \gamma I, \]

que inclui a taxa de recuperação, vemos que

\[ \beta = \tau\kappa = \frac{\textrm{contágios}}{\textrm{contatos}}\frac{\textrm{contatos}}{\textrm{indivíduo} \times \textrm{unidade de tempo}}. \]

Exemplo sintético

Digamos que, em uma certa sociedade, cada indivíduo entre em contato próximo com 20 outros indivíduos por dia, sendo que, em média, o contágio de uma determinada doença ocorre em 2% dos contatos próximos. Além disso, essa doença tem, em média, um tempo de cura de 8 dias. Tomando-se 1 dia como unidade de tempo, temos

\[ \tau = 0.02 \,\frac{\textrm{contágios}}{\textrm{contatos}}. \]

\[ \kappa = \frac{20\,\textrm{contatos}}{\textrm{indivíduo} \times \textrm{dia}}. \]

Assim,

\[ \beta = \tau\kappa = 0.4\,\frac{\textrm{contágios}}{\textrm{indivíduo} \times \textrm{dia}} \]

\[ \gamma = \frac{1}{8\,\textrm{dias}} = \frac{0.125}{\textrm{dia}} \]

Força de infecção

O termo

\[ \beta \frac{I}{N}S \]

nos dá a taxa de variação temporal do número total de suscetíveis que se tornam infectados.

Dividindo esse termo por $S$, temos a taxa por indivíduo, por unidade de tempo, pela qual indivíduos suscetíveis se tornam infectados.
Esse novo termo é chamado de força de infecção (veja, por exemplo, Seção 2.1 de Keeling & Rohani (2007)):

\[ \lambda = \beta \frac{I}{N} \]

Conservação da população

O modelo SIR acima não inclui natalidade e mortalidade. Nesse caso, a população total é conservada. Podemos conferir que o modelo tem essa propriedade verificando que

\[ \frac{\rm{d}}{\rm{dt}} (S + I + R) = 0. \]

Observe, ainda, que as equações para $S$ e $I$ estão desacopladas de $R$. Assim, para a evolução da epidemia, podemos considerar apenas o sistema em $S$ e $I$ e deduzir $R$ a partir de $R = N - S - I$, ou seja, evoluimos de acordo com

\[ \begin{cases} S' = \displaystyle - \beta\frac{I}{N} S, \\ I' = \displaystyle \beta\frac{I}{N} S - \gamma I, \\ \end{cases} \]

e encontramos $R$ através de

\[ R = N - S - I. \]

Representação em termos da densidade de indivíduos

Podemos, também, considerar as densidades de indivíduos (em relação à popuação total) em cada comportamento:

$s = S/N$ densidade de indivíduos suscetíveis;
$i = I/N$ densidade de indivíduos infectados;
$r = R/N$ densidade de indivíduos recuperados.

Nesse caso,

\[ s + i + r = 1 \]

Sistema em termos da densidade de indivíduos

Basta dividir as equações diferenciais para $S$, $I$ e $R$ por $N$ e substituir as variáveis para obtermos

\[ \begin{cases} s' = - \beta si, \\ i' = \beta si - \gamma i, \\ r' = \gamma i\\ \end{cases} \]

Análise do sistema e condições para epidemia

Uma situação de epidemia é caracterizada pelo aumento de infectados em um determinado intervalo de tempo, ou seja

\[ i'> 0. \]

Olhando o sistema, vemos que

\[ s' = -\beta s i \leq 0, \]

de modo que $s$ é decrescente, com $s(t) \leq s(0)$, para $t\geq 0$. Em termos da população de individuos suscetíveis, com $S(0)=S_0$, temos

\[ S(t) \leq S_0. \]

Por sua vez, a proporção de infectados satisfaz

\[ i' = (\beta s - \gamma)i, \]

de modo que, assumindo $i$ positivo, temos que $i$ é crescente quando $\beta s > \gamma$ e é decrescente quando $\beta s < \gamma$. Em termos da população de suscetíveis $S=sN$, como $S(t)$ é decrescente, temos que

\[ \textbf{Situação Inicial de Epidemia} \quad \Longleftrightarrow \quad \frac{S_0\beta}{N\gamma} > 1 \]

Como $S_0\leq N$, então, para que haja epidemia, é necessário que

\[ \frac{\beta}{\gamma} > 1. \]

Se essa condição for satisfeita, então a epidemia ocorre se houver pelo menos um infectado transmissível e se a população suscetível for grande o suficiente.

Número básico de reprodução

O número básico de reprodução (basic reproduction number), no caso do modelo SIR, é definido, exatamente, pela condição necessária encontrada acima, i.e.

\[ \mathcal{R}_0 = \frac{\beta}{\gamma}. \]

Como condições necessárias e suficientes, temos

\[ \mathcal{R}_0 > 1, \quad I_0>0, \quad S_0 > \frac{N}{\mathcal{R_0}}. \]

Isso, é claro, lembrando que $S + I + R = N$.

Lembrando das interpretações de $\beta$ e $1/\gamma$, vemos que

\[ \begin{align*} \mathcal{R}_0 & = \frac{\textrm{\tiny contatos com contágio em potencial}}{\textrm{\tiny contatos}} \times \,\frac{\textrm{\tiny contatos}}{\textrm{\tiny indivíduo} \times \textrm{\tiny unidade de tempo}} \times\,\textrm{\tiny tempo de infecção}. \end{align*} \]

Observe que $\mathcal{R}_0$ é uma quandidade adimensional, já que "contatos" tem a dimensão de "indivíduos" e "tempo de infecção" tem unidade de tempo. Isso também segue do fato de $\beta$ e $\gamma$ terem ambos unidade $\texttt{T}^{-1}$.

No exemplo sintético anterior, em que cada indivíduo entre em contato próximo com 20 outros indivíduos por dia, sendo que, em média, o contágio de uma determinada doença ocorre em 1 a cada 50 contatos próximos e a doença tem, em média, um tempo de cura de 8 dias, obtemos

\[ \mathcal{R}_0 = \frac{\tau\kappa}{\gamma} = 3.2\,\frac{\textrm{contágios}}{\textrm{indivíduo}}. \]

Exemplos de números básicos de reprodução

Alguns exemplos de $\mathcal{R}_0$:

doença	$\mathcal{R}_0$
raiva (cachorros - Quênia)	2.4
influenza (gripe comum)	3 a 4
rubéola	6 a 7
catapora	10 a 12
sarampo	12 a 18

Fonte: Keeling & Rohani (2007).

Controlando ou evitando uma epidemia

Para efeito de política de saúde, podemos reduzir $\mathcal{R}_0$ diminuindo os parâmetros $\beta=\tau\kappa$ e $1/\gamma$

Podemos reduzir $\tau$ com medidas higiênicas, diminuindo as chances de contágio por contato.

Podemos reduzir $\kappa$ com medidas comportamentais, diminuindo os contatos próximos (estes, pelo menos, em momentos de crise, como os atuais, que requerem o distânciamento social).

Podemos reduzir $1/\gamma$ com tratamentos antivirais ou antibacterianos.

Ainda que $\mathcal{R}_0>1$, a política de vacinação é fundamental, reduzindo o número de suscetíveis de tal forma que a desigualdade

\[ \frac{S}{N}\mathcal{R}_0 < 1 \]

seja confortavelmente satisfeita.

Interpretação do número básico de reprodução

O número básico de reprodução $\mathcal{R}_0$ pode ser interpretado como o número de contágios secundários causados por um indivíduo infectado, pelo menos no caso em que a população suscetível é praticamente a população toda.

De fato, considerando um indivíduo infectado, este irá ter contato com $\kappa S/N$ indívíduos suscetíveis por unidade de tempo e irá contagiar, em média, $\tau\kappa S/N$ indivíduos suscetíveis por unidade de tempo. Como a infecção dura, em média, $1/\gamma$ unidades de tempo, este indivíduo irá contagiar $(\tau\kappa S/N)(1/\gamma)$ indivíduos suscetíveis. No caso em que $S\approx N$, esse número de novas infecções coincide com $\mathcal{R}_0$.

Naturalmente, com essa interpretação, vemos que, quando $\mathcal{R}_0>1$ há um crescimento de casos subsequentes, enquanto que se $\mathcal{R}_0<1$, então há um decrescimento.

Limite dos suscetíveis

Como $S$ é positivo e estritamente decrescente, então ele converge para um valor

\[ S_* = \lim_{t\rightarrow \infty} S(t). \]

\[ S_* \geq \frac{N}{\mathcal{R}_0}, \]

então $I$ é estritamente crescente, pois

\[ I' = \left(\frac{\beta S}{N} - \gamma\right) I > \gamma \left( \frac{S_*}{N}\mathcal{R}_0 - 1\right) I \geq 0. \]

Logo, ou $I(t) \rightarrow \infty$ ou existe $I_* = \lim_{t\rightarrow \infty} I(t) > 0$.

O primeiro caso é um absurdo, pois $I, S, R \geq 0$ e $I + S + R = N$.

O segundo caso também é um absurdo, pois teríamos um ponto fixo $(S_*, I_*)$ do sistema em $S$ e $I$, o que seria uma solução, com termos positivos, do sistema

\[ \begin{cases} \displaystyle - \beta\frac{I}{N} S = 0, \\ \displaystyle \beta\frac{I}{N} S - \gamma I = 0. \end{cases} \]

Mas as soluções desse sistema são da forma $(S_*, 0)$.

Portanto, $S(t)$ é estritamente decrescente, com limite $S_*$ satisfazendo

\[ 0 \leq S_* < \frac{N}{\mathcal{R}_0}. \]

Destino da epidemia

Agora, como, eventualmente,

\[ \frac{S(t)}{N} \frac{\beta}{\gamma} \leq \theta < 1, \]

para algum $\theta$, então

\[ I' = \left(\beta \frac{S}{N} - \gamma\right) I \leq \gamma (\theta - 1)I = - \gamma(1-\theta) I, \]

ou seja, $I(t)$ decai exponencialmente para zero:

\[ I(t) \rightarrow 0, \qquad n\rightarrow \infty. \]

Na prática, no entanto, pode haver mutações e a história pode ser diferente.

Integral do sistema

Podemos facilmente achar uma integral do sistema e traçar o seu plano de fases.

Dividindo $i'$ por $s'$, temos

\[ \frac{\rm{d} i}{\rm{d} s} = \frac{\beta s - \gamma}{-\beta s} = \frac{\gamma}{\beta s} -1. \]

que pode ser integrada diretamente. Resolvendo, obtemos

\[ i = \frac{\gamma}{\beta}\ln s - s + C, \]

em $i,s\geq 0$. Ou seja,

\[ i + s - \frac{\gamma}{\beta}\ln s = \textrm{constante}. \]

Plano de fases

Desenhando as curvas de nível de

\[ \Phi(i,s) = i + s - \frac{\gamma}{\beta}\ln s \]

no retângulo $(i,s) \in (0,1)^2$ nos casos

$\gamma <\beta$ (possibilidade de epidemia, dependendo de $s_0$); e
$\gamma \geq \beta$ (impossibilidade de epidemia).

Exemplo sintético sem epidemia

Vamos visualizar um exemplo com $\beta =0.2$ e $\gamma = 0.3$ (ambos por dia), com impossibilidade de epidemia.

Primeiro definimos a função $\Phi(i,s)$.

β = 0.1 # contágios por indivíduo, por dia
γ = 0.25 # i.e. tempo médio de recuperação de 4 dias
Φ(s, i, β, γ) = i + s - γ * log(s)/β
nothing

Para a visualização, definimos uma malha, onde será calculada a integral.

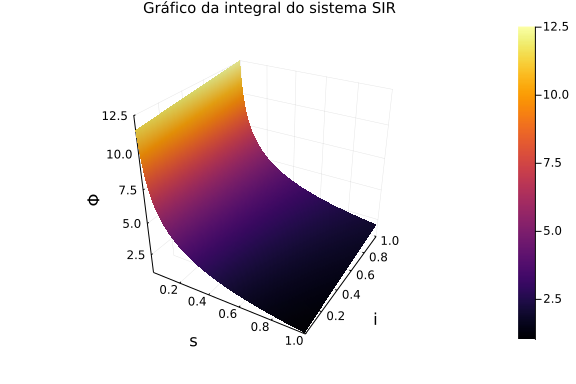

surface(0.01:0.01:1.0, 0.01:0.01:1.0, (s,i) -> Φ(s,i,β,γ))
plot!(title="Gráfico da integral do sistema SIR", titlefont=10,
    xlabel="s", ylabel="i", zlabel="Φ")

contour(0.01:0.01:1.0, 0.01:0.01:1.0, (s,i) -> Φ(s,i,β,γ))
plot!(title="Curvas de nível da integral do sistema SIR\nÓrbitas da direita para à esquerda", titlefont=10,
    xlabel="fração de suscetíveis", ylabel="fração de infectados")

Finalmente, definimos os parâmetros, a integral associada a esses parâmetros e traçamos as curvas de nível da integral, que contém as soluções.

Observe que as soluções se movem ao longo das curvas de nível e sempre da direita para a esquerda (casos suscetíveis decrescendo).

Exemplo sintético com epidemia

Tomamos, agora, $\beta =0.4$ e $\gamma = 0.15$ (ambos por dia).

β = 0.4 # contágios por indivíduo, por dia
γ = 0.15 # uma semana aproximadamente
nothing

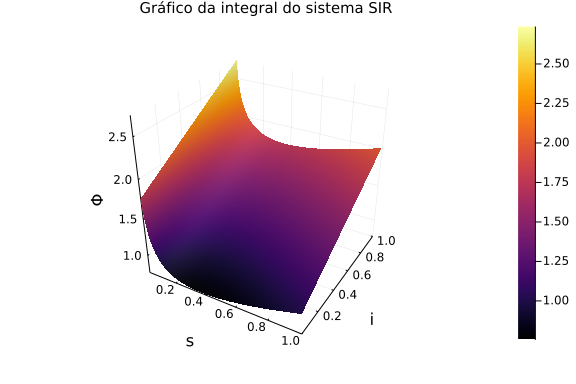

surface(0.01:0.01:1.0, 0.01:0.01:1.0, (s,i) -> Φ(s,i,β,γ))
plot!(title="Gráfico da integral do sistema SIR", titlefont=10,
    xlabel="s", ylabel="i", zlabel="Φ")

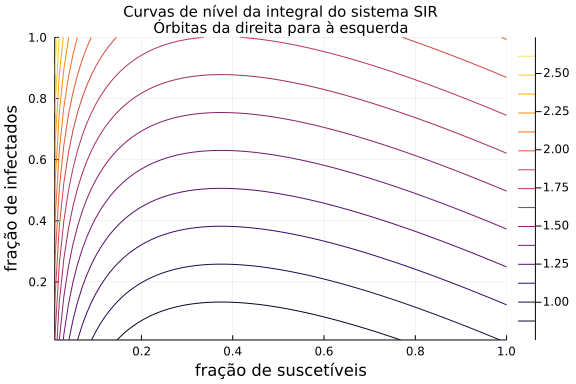

contour(0.01:0.01:1.0, 0.01:0.01:1.0, (s,i) -> Φ(s,i,β,γ))
plot!(title="Curvas de nível da integral do sistema SIR\nÓrbitas da direita para à esquerda", titlefont=10,
    xlabel="fração de suscetíveis", ylabel="fração de infectados")

Implementação numérica da resolução do sistema de equações diferenciais

Vamos usar o pacote SciML/DifferentialEquations.jl para a resolução do sistema de EDOs.

Parâmetros e dados iniciais

# população total
N = 1000

# população inicial em cada estágio
S0 = 0.9*N # suscetíveis
I0 = 0.1*N # infectados
R0 = N - S0 - I0 # recuperados

# parâmetros
β = 0.4 # taxa de transmissão por dia
γ = 0.15 # taxa de recuperação por dia
nothing

Verificando condição para a existência de epidemia

No exemplo, temos o número básico de reprodução

\[ \mathcal{R}_0 = \frac{\beta}{\gamma} \approx 2.7 \]

Para termos uma situação de epidemia, devemos ter, ainda,

\[ \frac{S_0 \beta}{\gamma N} > 1 \]

No exemplo, temos

println("ℛ₀ = (β/γ) = $(β/γ)")
println("(S₀β)/(γN) = $(S0 * β / γ / N)")

ℛ₀ = (β/γ) = 2.666666666666667
(S₀β)/(γN) = 2.4

Função taxa de evolução

function dudt_SIR!(du, u, p, t)
    N, β, γ = p
    S, I = u
    R = N - S - I
    I_nov = β * I * S / N # novos infectados
    du[1] = - I_nov
    du[2] = I_nov - γ * I
end

dudt_SIR! (generic function with 1 method)

Resolvendo o sistema

# populacao inicial para o sistema reduzido
u0 = [S0, I0]
# intervalo de tempo
tspan = (0.0, 60.0)
# parâmetros
p = [N, β, γ]
# Problema de valor inicial
prob = ODEProblem(dudt_SIR!, u0, tspan, p)

ODEProblem with uType Vector{Float64} and tType Float64. In-place: true
timespan: (0.0, 60.0)
u0: 2-element Vector{Float64}:
 900.0
 100.0

sol = solve(prob)

retcode: Success
Interpolation: specialized 4th order "free" interpolation, specialized 2nd
order "free" stiffness-aware interpolation
t: 16-element Vector{Float64}:
  0.0
  0.14591912646339136
  1.1998977523331642
  3.202123395097491
  5.872618256400144
  8.474577860586276
 11.755592849648778
 15.90117637893665
 20.09397669688631
 24.990110163733966
 30.870284127942256
 36.925412405639925
 43.05515694917985
 49.39726523726446
 55.85366259766604
 60.0
u: 16-element Vector{Vector{Float64}}:
 [900.0, 100.0]
 [894.6816501333566, 103.09579742911444]
 [852.3698983628218, 127.23978502762577]
 [754.1290260104812, 179.55923618932607]
 [599.4001475324233, 248.17554479894534]
 [451.6544098039542, 289.79212127878685]
 [306.9262723178117, 289.6526413467722]
 [197.83790426456378, 234.06411361304598]
 [141.67539019870972, 165.01917724352705]
 [109.61483396195769, 100.86909890700733]
 [91.99823939481338, 52.77672888769233]
 [83.89483721036996, 26.29934599327249]
 [80.12170231897464, 12.814890957755436]
 [78.31007217156377, 6.049739851955332]
 [77.46043804414147, 2.8084518065990745]
 [77.17620327914678, 1.7141229549445003]

plot(sol)

Extraindo as informações

tempos = 0.0:60.0
S_model, I_model = hcat(sol(tempos)...) |> x -> (x[1,:], x[2,:])
R_model = N .- S_model .- I_model
IR_model = I_model + R_model
nothing

plot(tempos, S_model, label="Suscetíveis")
plot!(tempos, I_model, label="Infectados")
plot!(tempos, R_model, label="Recuperados")
plot!(tempos, IR_model, label="Inf. + Rec.")
plot!(title="Evolução dos compartimentos", titlefont=10,
    xlabel="dias", ylabel="número de indivíduos")

Caso sem epidemia

Vamos considerar, agora, um caso em que $\mathcal{R}_0\leq 1$, de modo que a condição para a existência de epidemia não é satisfeita.

# parâmetros
β = 0.2 # taxa de transmissão por dia
γ = 0.25 # taxa de recuperação por dia

0.25

println("ℛ₀ = (β/γ) = $(β/γ)")
println("(S₀β)/(γN) = $(S0 * β / γ / N)")

ℛ₀ = (β/γ) = 0.8
(S₀β)/(γN) = 0.72

p = [N, β, γ]
prob = ODEProblem(dudt_SIR!, u0, tspan, p)
sol = solve(prob)

retcode: Success
Interpolation: specialized 4th order "free" interpolation, specialized 2nd
order "free" stiffness-aware interpolation
t: 13-element Vector{Float64}:
  0.0
  0.18099901978600483
  1.9050029987334698
  5.2816425958670905
  9.656149042820164
 15.614756818043869
 20.93837097987293
 27.16038620738416
 33.42270741555281
 40.134833189929026
 46.998373924622534
 54.111710620815074
 60.0
u: 13-element Vector{Vector{Float64}}:
 [900.0, 100.0]
 [896.7684486854379, 98.73520844783016]
 [868.5260832177563, 86.97748487769769]
 [824.9080880059157, 66.18842730818051]
 [786.1810984721379, 44.80938627791476]
 [754.7750915726916, 25.25578056955746]
 [739.2075826957368, 14.771885650528219]
 [729.2403084768059, 7.769694605486232]
 [724.0516918692721, 4.032599951330342]
 [721.2476743433401, 1.986353086382063]
 [719.8512419551905, 0.9602652692602183]
 [719.1611632571025, 0.4514664229567187]
 [718.8769447955839, 0.2415767457501686]

tempos = 0.0:60.0
S_model, I_model = hcat(sol(tempos)...) |> x -> (x[1,:], x[2,:])
R_model = N .- S_model .- I_model
IR_model = I_model + R_model
nothing

plot(tempos, S_model, label="Suscetíveis")
plot!(tempos, I_model, label="Infectados")
plot!(tempos, R_model, label="Recuperados")
plot!(tempos, IR_model, label="Inf. + Rec.")
plot!(title="Evolução dos compartimentos", titlefont=10,
    xlabel="dias", ylabel="número de indivíduos")

Taxa nominal de infecção com saturação

Em situações de uma alta proporção de infectados, levando em consideração questões de aglomeração dos infectados e medidas preventivas dos suscetíveis, foram propostas modificações na taxas nominal de infecção, substituindo o termo $\beta is$ (que veremos a seguir) por

\[ \beta \frac{s i^p}{1 + ki^q} \]

com $p, q, k>0$.

Exercícios

Considerando o modelos SIR:

Mostre que, se $S(0) \approx N$, então $\mathcal{R}_0$ é dado por

\[ \mathcal{R}_0 \approx \frac{\ln s_*}{1-s_*} = \frac{N}{N - S_*}\ln \frac{N}{S_*}, \]

onde $S_* = \lim_{t\rightarrow \infty} S(t)$.

Considerando o modelo SIS:

Escreva o sistema de duas equações diferenciais para $S$ e $I$ e as suas versões $s$ e $i$ por densidade populacional.
Usando que a população $S + I$ é constante, reduza o sistema em $s$ e $i$ para uma única equação diferencial em $i$.
Ache os pontos fixos dessa equação diferencial em $i$.
Trace as linhas de fase dessa equação diferencial em $i$.
Determine uma condição necessária e suficiente, em termos de $i(0)$, $\beta$ e $\gamma$ para que haja epidemia em um intervalo iniciando em $t=0$.
Ache o número básico de reprodução $\mathcal{R}_0$ para esse sistema, em função de $\beta$ e $\gamma$ e tal que $\mathcal{R}_0>1$ é uma condição necessária para a existência de um epidemia.
Faça simulações numéricas dos casos típicos do modelo, i.e. com e sem epidemia.

Referências

(CC BY-NC-ND 4.0) Attribution-NonCommercial-NoDerivatives 4.0 International

Last modified: July 10, 2022. Built with Franklin.jl.
