4.5. Exemplos de ajuste não-linear de parâmetros

• Há vários pacotes de otimização disponíveis no julia

• Aqui, vamos usar apenas o LsqFit e o Optim:

• JuliaNLSolvers/LsqFit.jl: implementação do algoritmo de Levenberg-Maquardt especificamente para mínimos quadrados não-linear.

• JuliaNLSolvers/Optim.jl: implementação de vários algoritmos de otimização, com qualquer função-objetivo, não necessariamente mínimos quadrados.

Outros pacotes

• JuliaNLSolvers/LineSearches.jl: implementação de vários algoritmos do tipo busca linear (linesearch) (como o gradiente descendente, etc.).

• jump-dev/JuMP.jl: para processos de modelagem mais complexos, com uma série de macros para construir um modelo para a otimização, e com interface para vários pacotes (em julia ou não) de otimização.

• matthieugomez/LeastSquaresOptim.jl: também para a resolução de problemas de mínimos quadrados não lineares, via Levenberg-Marquardt ou Dogleg.

• robertfeldt/BlackBoxOptim.jl: para otimizacões globais com métodos heurísticos/estocásticos, livres de derivada.

• JuliaNLSolvers/NLsolve.jl: Para resolver sistemas de equações.

• Veja mais em JuliaOpt

using Plots
using Random
using LsqFit
using Optim

Exemplo Michaelis-Menten de reação enzimática

• Michaelis-Menten é um modelo para a taxa de reação enzimática (velocidade) \(\nu\), dado por

\[ \nu = \frac{\nu_m t}{K_M + t} \]

• Onde \(t\) é a variável temporal, \(\nu_m\) é uma taxa máxima de velodidade, e \(K_M\) é um parâmetro de saturação da reação.

• \(\nu_m\) e \(K_M\) são os parâmetros e, como de costume, denotamo-os por \(\beta=(\nu_m, K_m)\).

function model(t, β)
    ν_m = β[1]
    K_M = β[2]
    v = (ν_m .* t) ./ (K_M .+ t)
    return v
end

ν_m = 0.3
K_M = 0.5
β = [ν_m K_M]
nothing

Obtendo uma amostra de dados

• Perturbamos os dados exatos para simular imprecisões na coleta de dados

data_t = [0.03, 0.15, 0.3, 0.6, 1.3, 2.5, 3.5]
data_v = model(data_t, β) .+ 0.05*(rand(MersenneTwister(321), length(data_t)) .- 0.5)
plot(0:0.1:4, t -> model(t, β), label="taxa de reação", legend=:bottomright)
scatter!(data_t, data_v)
plot!(data_t, data_v, seriestype=:scatter, label="amostra com ruído")

Ajuste dos dados via LsqFit

• Otimizando com o curve_fit do LsqFit

• É necessário dar um "chute" inicial para os parâmetros.

β₀ = [0.5, 0.5]
fit = curve_fit(model, data_t, data_v, β₀)
β_fit = fit.param

2-element Vector{Float64}:
 0.2738543055421006
 0.35735470448638956

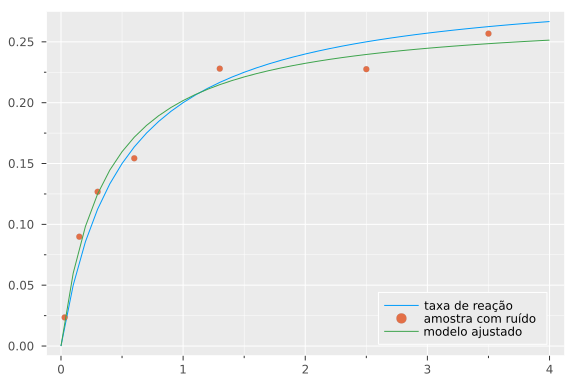

Visualizando o resultado

plot(0:0.1:4, t -> model(t, β), label="taxa de reação", legend=:bottomright)
plot!(data_t, data_v, seriestype=:scatter, label="amostra com ruído")
plot!(0:0.1:4, t -> model(t, β_fit), label="modelo ajustado", legend=:bottomright)

Ajuste dos dados via Optim

• Aqui, usamos o método de gradiente descendente do Optim.

• No Optim, precisamos explicitar a função custo.

• Lembremos que queremos ajustar os parâmetros, ou seja, precisamos minimizar o custo em relação aos parâmetros.

• Novamente, a função custo é da soma dos quadrados dos residuos, ou erro quadrático.

custo(β) = sum(abs2,data_v - model(data_t,β))

custo (generic function with 1 method)

resultado = optimize(custo, β₀, GradientDescent())

* Status: success

 * Candidate solution
    Final objective value:     7.751687e-04

 * Found with
    Algorithm:     Gradient Descent

 * Convergence measures
    |x - x'|               = 7.31e-09 ≰ 0.0e+00
    |x - x'|/|x'|          = 2.05e-08 ≰ 0.0e+00
    |f(x) - f(x')|         = 1.55e-16 ≰ 0.0e+00
    |f(x) - f(x')|/|f(x')| = 2.01e-13 ≰ 0.0e+00
    |g(x)|                 = 7.10e-09 ≤ 1.0e-08

 * Work counters
    Seconds run:   0  (vs limit Inf)
    Iterations:    72
    f(x) calls:    220
    ∇f(x) calls:   220

β_optim = Optim.minimizer(resultado)

2-element Vector{Float64}:
 0.2738543232663811
 0.3573548106304591

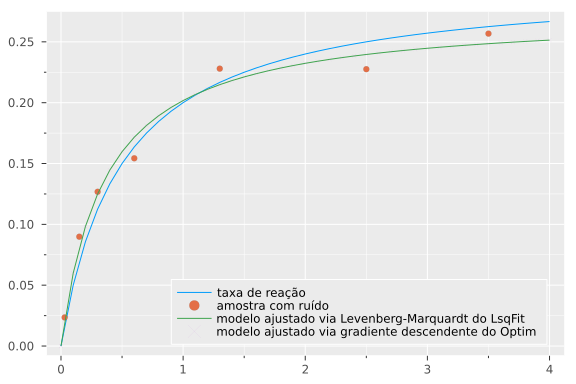

Visualizando o resultado

plot(0:0.1:4, t -> model(t, β), label="taxa de reação", legend=:bottomright)
plot!(data_t, data_v, seriestype=:scatter, label="amostra com ruído")
plot!(0:0.1:4, t -> model(t, β_fit), label="modelo ajustado via Levenberg-Marquardt do LsqFit", legend=:bottomright)
plot!(0:0.1:4, t -> model(t, β_optim), seriestype=:scatter, markershape=:xcross, markersize=2,
        label="modelo ajustado via gradiente descendente do Optim", legend=:bottomright)

Outros métodos de otimização

• No Optim, podemos usar diversos outros métodos, basta substituir o argumento GradientDescent() pelo método desejado.

• Podemos usar métodos que usam o gradiente: ConjugateGradient(), GradientDescent(), BFGS() e LBFSG().

• Métodos que usam a Hessiana: Newton(), NewtonTrustRegion(), IPNewton() - interior point.

• Métodos livres de gradiente: NelderMead(), SimulatedAnnealing(), SAMIN() - simulated annealing with bounds, ParticleSwarm().

• Cada construtor acima aceita diversos parâmetros.

• Por default, diferenças finitas são usadas para calcular o gradiente e a Hessiana, quando necessário. Mas pode se passar a derivada expliciamente (passando os argumentos opcionais f! e g!) ou se usar derivação automática (passando-se o argumento autodiff, e.g. autodiff = :forward).

optimize(custo, β₀, LBFGS())

* Status: success

 * Candidate solution
    Final objective value:     7.751687e-04

 * Found with
    Algorithm:     L-BFGS

 * Convergence measures
    |x - x'|               = 6.46e-08 ≰ 0.0e+00
    |x - x'|/|x'|          = 1.81e-07 ≰ 0.0e+00
    |f(x) - f(x')|         = 2.28e-16 ≰ 0.0e+00
    |f(x) - f(x')|/|f(x')| = 2.94e-13 ≰ 0.0e+00
    |g(x)|                 = 3.31e-12 ≤ 1.0e-08

 * Work counters
    Seconds run:   0  (vs limit Inf)
    Iterations:    9
    f(x) calls:    25
    ∇f(x) calls:   25

optimize(custo, β₀, Newton(), autodiff = :forward)

* Status: success

 * Candidate solution
    Final objective value:     7.751687e-04

 * Found with
    Algorithm:     Newton's Method

 * Convergence measures
    |x - x'|               = 2.34e-06 ≰ 0.0e+00
    |x - x'|/|x'|          = 6.56e-06 ≰ 0.0e+00
    |f(x) - f(x')|         = 1.11e-11 ≰ 0.0e+00
    |f(x) - f(x')|/|f(x')| = 1.43e-08 ≰ 0.0e+00
    |g(x)|                 = 2.39e-11 ≤ 1.0e-08

 * Work counters
    Seconds run:   0  (vs limit Inf)
    Iterations:    6
    f(x) calls:    20
    ∇f(x) calls:   20
    ∇²f(x) calls:  6

Dados espúrios (outliers)

• É comum, por dificuldades no processo de amostragem ou de tratamento dos dados, termos dados "espúrios", i.e. claramente fora do padrão.

• São, também, denominados de outliers.

• Podemos tentar filtrar os dados espúrios da amostra usando técnicas de estatística.

• E/Ou podemos reduzir o impacto dos dados espúrios com funções de custo ligeiramente modificadas.

Dados contaminados

• Vamos modificar a amostra anterior substituindo um dos dados por um dado espúrio.

data_v_esp = copy(data_v)
data_v_esp[5] += 0.15
nothing

plot(0:0.1:4, t -> model(t, β), label="taxa de reação", legend=:bottomright)
plot!(data_t, data_v_esp, seriestype=:scatter, label="amostra com ruído espúrio")

Ajuste

custo_esp(β) = sum(abs2,data_v_esp - model(data_t,β))
resultado_esp = optimize(custo_esp, β₀, GradientDescent())
β_optim_esp = Optim.minimizer(resultado_esp)

2-element Vector{Float64}:
 0.3150999020168445
 0.3607669696333052

plot(0:0.1:4, t -> model(t, β), label="taxa de reação", legend=:bottomright)
plot!(data_t, data_v_esp, seriestype=:scatter, label="amostra com ruído espúrio")
plot!(0:0.1:4, t -> model(t, β_optim_esp), linestyle=:dash,
        label="modelo ajustado via gradiente descendente do Optim", legend=:bottomright)

Funções de custo modificadas

• A ideia, aqui, é modificar a função quadrática de custo para uma em que resíduos relativamente grandes causem menos influência.

• Vários tipos de modificações costumam ser usadas.

mods_custo = Dict(
    :linear => (r -> @. r),
    :soft_l1 => (r -> @. 2*((1 + abs(r))^(1/2) - 1)),
    :huber => (r -> @. min(r, 2*((1 + abs(r))^(1/2) - 1))),
    :cauchy => (r -> @. log.(1 .+ abs(r))),
    :arctan => (r -> @. atan(r))
)

Dict{Symbol, Function} with 5 entries:
  :cauchy  => #22
  :arctan  => #23
  :soft_l1 => #20
  :huber   => #21
  :linear  => #19

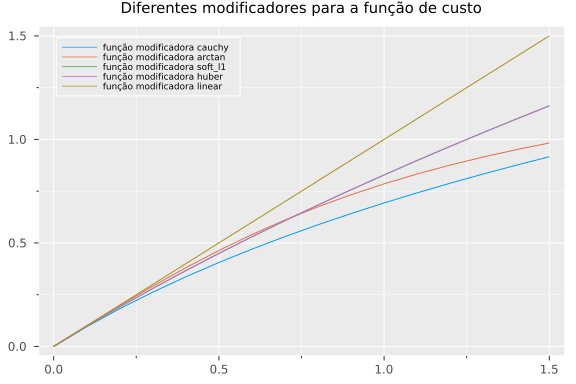

plot(title="Diferentes modificadores para a função de custo", titlefont=10)
for (k,func) in mods_custo
    plot!(0:0.1:1.5, func, label="função modificadora $k",
        legendfont=6, legend=:topleft, subplot=1)
end
plot!()

sq(e) = sum(abs2, e)

sq (generic function with 1 method)

plot(title="Diferentes modificadores para a função de custo", titlefont=10)
for (k,func) in mods_custo
    plot!(0:0.1:1.5, sq∘func, label="função modificadora $k",
        legendfont=6, legend=:topleft, subplot=1)
end
plot!()

Ampliando o efeito dos modificadores

• O efeito dos diferents modificadores pode ser amplificado com uma função de espalhamento:

\[ s \mapsto \lambda s \]

λ(s) = 20*s

λ (generic function with 1 method)

plot(title="Diferentes modificadores para a função de custo", titlefont=10)
for (k,func) in mods_custo
    plot!(0:0.1:1.5, sq∘λ∘func, label="função modificadora $k",
        legendfont=6, legend=:topleft, subplot=1)
end
plot!()

Função de custo modificada

• Assim, a função de custo é a composição

\[ \text{função quadrática} \circ \text{modificador} \circ \text{espalhamento} \circ \text{resíduos}. \]

Fazendo os ajustes

residuos_esp(β) = data_v_esp - model(data_t,β)
resultados_esp =
    Dict(k => optimize(sq∘func∘λ∘residuos_esp, β₀, GradientDescent())
        for (k,func) in mods_custo
        )
nothing

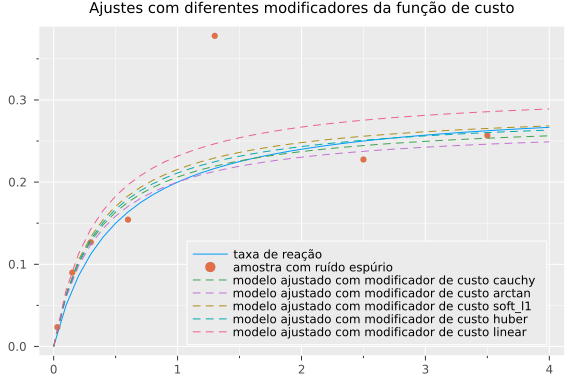

Visualizando os resultados

plot(0:0.1:4, t -> model(t, β), label="taxa de reação", legend=:bottomright)
plot!(data_t, data_v_esp, seriestype=:scatter, label="amostra com ruído espúrio")
for k in keys(mods_custo)
    plot!(0:0.1:4, t -> model(t, Optim.minimizer(resultados_esp[k])), linestyle=:dash,
        label="modelo ajustado com modificador de custo $k", legend=:bottomright)
end
plot!(title="Ajustes com diferentes modificadores da função de custo", titlefont=10)

Exercícios

1. Refaça os exemplos do caderno sobre Modelos redutíveis ao caso linear nos parâmetros e aplicações como problemas de otimização não-linear, sem usar as mudanças de variáveis feitas lá.
