4.3. Modelos redutíveis ao caso linear nos parâmetros e aplicações

• Certos modelos não-lineares nos parâmetros podem ser reduzidos ao caso linear, de modo a permitir o uso do método de mínimos quadrados.

• Exemplos:

  • \(y = \beta_0 e^{\beta_1 x}\);

  • \(y = \beta_0 x^{\beta_1}\);

  • \(y = \frac{\beta_0 x}{\beta_1 + x}\).

using CSV
using Dates
using Plots
using Unitful
using UnitfulRecipes

Modelo exponencial

• Modelo \(y = \beta_0 e^{\beta_1 x}\).

• Esse modelo pode ser transformado em uma expressão linear nos parâmetros \(\beta_0\), \(\beta_1\) usando-se coordenadas logarítmicas na ordenada.

• Aplicando o logaritmo nos dois lados da equação, obtemos

\[ \ln y = \ln \beta_0 e^{\beta_1 x} = \ln \beta_0 + \ln e^{\beta_1 x} = \ln\beta_0 + \beta_1 x. \]

• Definindo

\[ \eta = \ln y, \qquad \tilde\beta_0 = \ln\beta_0, \]

obtemos o modelo linear nos parâmetros

\[ \eta = \tilde\beta_0 + \beta_1 x. \]

• Nesse caso, é preciso transformar os dados \((x_i, y_i)\) em

\[ (x_i, \eta_i) = (x_i, \ln y_i). \]

Modelo de potência

• Modelo \(y = \beta_0 x^{\beta_1}\).

• Aplicando-se o logaritmo nos dois lados, obtemos, nesse caso,

\[ \ln y = \ln \beta_0 x^{\beta_1} = \ln\beta_0 + \ln x^{\beta_1} = \ln\beta_0 + \ln e^{\beta_1 \ln x} = \ln\beta_0 + \beta_1 \ln x. \]

• Definindo

\[ \eta = \ln y, \quad \xi = \ln x, \quad \tilde\beta_0 = \ln\beta_0, \]

chegamos no modelo

\[ \eta = \tilde\beta_0 + \beta_1 \xi_i \]

• Nesse caso, é preciso transformar os dados \((x_i, y_i)\) em

\[ (\xi_i, \eta_i) = (\ln x_i, \ln y_i). \]

Modelo racional

• Modelo \(y = \frac{\beta_0 x}{\beta_1 + x}\).

• Considerando a inversa multiplicativa de cada lado do modelos, escrevemos

\[ \frac{1}{y} = \frac{\beta_1 + x}{\beta_0 x} = \frac{\beta_1}{\beta_0 x} + \frac{1}{\beta_0}. \]

• Definimos, então,

\[ \eta = \frac{1}{y}, \quad \xi = \frac{1}{x}, \quad \tilde\beta_0 = \frac{1}{\beta_0}, \quad \tilde\beta_1 = \frac{\beta_1}{\beta_0}. \]

• Assim, chegamos no modelo

\[ \eta = \tilde\beta_0 + \tilde\beta_1 \xi. \]

• Nesse caso, é preciso transformar os dados \((x_i, y_i)\) em

\[ (\xi_i, \eta_i) = \left(\frac{1}{x_i}, \frac{1}{y_i}\right). \]

A tilápia do Nilo

Dados

• Lembremos dos seguintes dados da Tilápia-do-nilo criada em cativeiro (fonte:

T. S. de Castro Silva, L. D. dos Santos, L. C. R. da Silva, M. Michelato, V. R. B. Furuya, W. M. Furuya, Length-weight relationship and prediction equations of body composition for growing-finishing cage-farmed Nile tilapia, R. Bras. Zootec. vol.44 no.4 Viçosa Apr. 2015):

Days of culture	1	20	40	60	80	100
Massa (g)	28.6±4.2	88.6±1.4	177.6±3.6	313.8±12.8	423.7±12.7	774.4±23.6
Comprimento (cm)	10.9±0.4	15.3±0.4	19.1±0.2	22.8±0.5	26.3±0.6	31.3±0.4

Modelo para o ajuste

• Busquemos ajustar uma lei de potência (equação alométrica) \(y=\beta_0 x^{\beta_1}\) aos dados, onde \(y\) é a massa e \(x\), o comprimento.

• No momento, vamos apenas considerar os valores médios.

Construção dos dados

• Começamos construímos os vetores com os dados.

comprimentos = [10.9, 15.3, 19.1, 22.8, 26.3, 31.3]u"cm"
massas = [28.6, 88.6, 177.6, 313.8, 423.7, 774.4]u"g"
@show comprimentos'
@show massas'
nothing

comprimentos' = Unitful.Quantity{Float64, 𝐋, Unitful.FreeUnits{(cm,), 𝐋, no
thing}}[10.9 cm 15.3 cm 19.1 cm 22.8 cm 26.3 cm 31.3 cm]
massas' = Unitful.Quantity{Float64, 𝐌, Unitful.FreeUnits{(g,), 𝐌, nothing}}
[28.6 g 88.6 g 177.6 g 313.8 g 423.7 g 774.4 g]

• E lembremos que o problema deve ser reformulado como \(\ln y = \ln\beta_0 + \beta_1\ln x\)

• Assim, devemos considerar \(\xi = \ln x\) e \(\eta = \ln y\) e a matriz de Vandermonde correspondente.

• Na verdade, só faz sentido considerarmos logaritmos e exponenciais de quantidades adimensionais.

• Assim, devemos considerar, a versão adimensionalizada dos dados, ou seja, vamos considerar

\[ x=\frac{\text{comprimento em } \texttt{cm}}{1\,\texttt{cm}}, \qquad y = \frac{\text{massa em } \texttt{g}}{1\,\texttt{g}} \]

Adimensionalização

• Definimos, então, os seguintes vetores:

x = comprimentos/u"cm"
y = massas/u"g"
@show x'
@show y'
nothing

x' = [10.9 15.3 19.1 22.8 26.3 31.3]
y' = [28.6 88.6 177.6 313.8 423.7 774.4]

Mudança de variáveis

• Agora, transformamos os dados para as novas coordenadas:

ξ = log.(x)

6-element Vector{Float64}:
 2.388762789235098
 2.72785282839839
 2.9496883350525844
 3.126760535960395
 3.269568939183719
 3.4436180975461075

η = log.(y)

6-element Vector{Float64}:
 3.353406717825807
 4.484131857611035
 5.17953383055807
 5.748755840298932
 6.049025657632513
 6.652088535962367

Ajuste

• Construímos a matriz de Vandermonde.

• E, em seguida, usamos o método de mínimos quadrados para achar os parâmetros do ajuste.

A = [ones(length(ξ)) ξ]

6×2 Matrix{Float64}:
 1.0  2.38876
 1.0  2.72785
 1.0  2.94969
 1.0  3.12676
 1.0  3.26957
 1.0  3.44362

β̃ = A\η

2-element Vector{Float64}:
 -3.9870885208722124
  3.093303670320135

• Estes são os valores de \(\tilde\beta_0 = \ln\beta_0\) e \(\beta_1\), respectivamente. Assim, \(\beta_0 = e^{\tilde\beta_0}\).

β₀, β₁ = exp(β̃[1]), β̃[2]

(0.018553654135861745, 3.093303670320135)

Visualização do ajuste

• Com os parâmetros encontrados, podemos fazer as visualizações, tanto na formulação transformada, quanto na original.

plot(ξ, η, seriestype = :scatter, xlims=(2,4), ylims=(0,7), xticks=2:0.5:4,
    xaxis = "logaritmo do (comprimento em cm)/cm", yaxis="logaritmo da (massa em g)/g",
    label="dados", title="Dados e ajuste do modelo de potência em escalas logarítmicas",
    titlefont=12, legend=:topleft)
plot!([(2, β̃[1] + β̃[2]*2), (4,β̃[1] + β̃[2]*4)], label="modelo ajustado")

plot(x, y, seriestype = :scatter, xlims=(10,32), ylims=(0,800), xticks=10:2:32,
    xaxis = "comprimento/cm", yaxis="massa/g",
    label="dados", title="Dados e ajuste do modelo de potência",
    titlefont=12, legend=:topleft)
plot!(10:32, β₀*(10:32).^β₁, label="modelo ajustado")

Dimensões

• Obtivemos os parâmetros \(\beta_0\) e \(\beta_1\) para o ajuste do modelo \(y = \beta_0 x^{\beta_1}\) dos dados adimensionalizados.

• Ao voltamos para as variáveis dimensionais, temos

\[ \textrm{massa} = y \;\texttt{g} = \beta_0 x^{\beta_1} \;\texttt{g} = \beta_0 \left(x \texttt{cm}\right)^{\beta_1} \;\texttt{g}\;\texttt{cm}^{-\beta_1} = \beta_0 \left(\mathrm{comprimento}\right)^{\beta_1} \;\texttt{g}\;\texttt{cm}^{-\beta_1} = a \left(\mathrm{comprimento}\right)^p, \]

onde

\[ p = \beta_1, \quad a = \beta_0\;\texttt{g}\;\texttt{cm}^{-\beta_1} \]

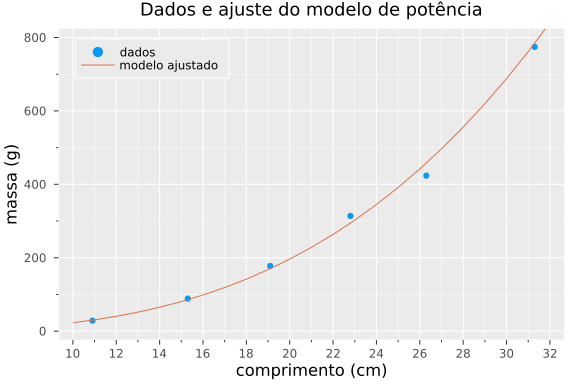

Visualização com variáveis dimensionais

• Assim, podemos definir \(p\) e \(a\) como acima e montar a visualização com as variáveis e os parâmetros dimensionais.

p = β₁
a = β₀ * u"g" / u"cm"^p
modelos(l) = a * l^p

modelos (generic function with 1 method)

plot(comprimentos, massas, seriestype = :scatter, xlims=(10,32), ylims=(0,800), xticks=10:2:32,
    xaxis = "comprimento", yaxis="massa",
    label="dados", title="Dados e ajuste do modelo de potência",
    titlefont=12, legend=:topleft)
plot!((10:32)u"cm", modelos, label="modelo ajustado")

Decaimento radioativo do Plutônio-241

• Neste outro exemplo, vamos examinar o decaimento radioativo do Plutônio-241, que é um dos muitos isótopos do Plutônio.

• O isótopo mais importante, utilizado na geração de energia em reatores nucleares (e também em bombas atômicas) é o Plutônio-239.

• Essa importância é devidade à fissibilidade desse isótopo, que é a capacidade dos seus núcleos de se quebrarem (i.e. sofrerem uma fissão) quando atingidos por um neutron em movimento "lento" e assim liberem energia suficiente para sustentar uma reação em cadeia, fissionando outros núcleos do mesmo elemento.

• O isótopo 241 também tem uma alta capacidade de fissibilidade, mas ele sofre de um alto risco de fissibilidade espontânea, quando acima de uma massa crítica, e assim limitando o seu uso.

• Um outro problema do isótopo 241 é a sua meia-vida relativamente curta (cerca de 14.3 anos, curta comparada com a de dezenas de milhares de anos dos isótopos 239 e 240), dificultando o cálculo da massa de um material composto de diferentes isótopos de plutônio, que é o que se obtém na prática.

• O decaimento da massa \(x\) de um elemento radioativo (puro) já está bem estabelecido como sendo exponencial: \(x = Ce^{-\lambda t}\), onde \(C=x(0)\) é a massa inicial e \(\lambda\) é a taxa de decaimento específico:

\[ \frac{\text{d} x}{\text{d} t} = - \lambda x. \]

• A taxa de decaimento está diretamente ligada à meia-vida \(\tau_{1/2}\) pela relação

\[ Ce^{-\lambda \tau_{1/2}} = \frac{C}{2} \quad \Longleftrightarrow \quad \tau_{1/2} = \frac{\ln(2)}{\lambda}. \]

• Cada isótopo tem a sua taxa de decaimento.

• Na análise a seguir, vamos considerar os isótopos 239, 240 e 241 e designar as suas taxas de decaimento e as suas meia-vidas por \(\lambda_{239}, \lambda_{240}, \lambda_{241}\) e \(\tau_{1/2}({}^{239}\texttt{Pu}), \tau_{1/2}({}^{240}\texttt{Pu}), \tau_{1/2}({}^{241}\texttt{Pu})\), respectivamente.

• Vamos utilizar o método e parte dos dados conforme descritos no artigo

R. Wellum, A. Verbruggen e R. Kessel, "A new evaluation of the half-life of \({}^{241}\texttt{Pu}\)", J. Anal. At. Spectrom. 24 (2009), 801–807.

• No artigo, os autores analisam a fração de frações dos isótopos:

\[ r = \frac{\frac{\displaystyle n({}^{241}\texttt{Pu})}{\displaystyle n({}^{240}\texttt{Pu})}}{\frac{\displaystyle n({}^{240}\texttt{Pu})}{\displaystyle n({}^{239}\texttt{Pu})}}, \]

• Cada \(n({}^{k}\texttt{Pu})\), \(k=239, 240, 241\), indica o número de cada nuclídeo na amostra.

• Essa técnica de se calcular a fração de frações tem por objetivo eliminar certos efeitos tendenciosos presentes no cálculo da massa por métodos diretos.

• Vamos fazer o ajuste do decaimento exponencial de \(r\).

• Mas qual a relação desse decaimento com o de cada isótopo?

• Seja \(x_k= n({}^{k}\texttt{Pu})\), \(k=239, 240, 241\), para simplificar.

• Sejam \(p\) e \(\lambda_k\) as taxas de decaimento de \(r\) e de cada \(x_k\), respectivamente.

• Então

\[ \ln r = \ln\left(\frac{\frac{x_{241}}{x_{240}}}{\frac{x_{240}}{x_{239}}}\right) = \ln x_{241} + \ln x_{239} - 2\ln x_{240} \]

e

\[\frac{\text{d} \ln r}{\text{d} t} = \frac{\dot r}{r} = p, \qquad \frac{\text{d} \ln x_k}{\text{d} t} = \frac{\dot x_k}{x_k} = \lambda_k \]

• Com isso,

\[ p = \lambda_{241} + \lambda_{239} - 2\lambda_{240}. \]

• Por terem uma meia-vida bem mais longa, os valores de \(\lambda_{239}\) e \(\lambda_{240}\) já estavam mais bem estabelecidas e eram mais confiáveis.

• O objetivo, então, era obter uma estimativa mas precisa para \(\lambda_{241}\), com base nos valores conhecidos de \(\lambda_{239}\) e \(\lambda_{240}\) e no valor a ser calculado de \(p\), a partir dos dados.

• Os dados foram colhidos a partir do decaimento de uma determinada amostra de material, ao longo de dezenas de anos.

• Colocamos os dados no arquivo dados/decaimento_plutonio241.csv.

• Podemos ler o arquivo com o comando readlines, mas observe que nesse caso cada linha aparece como uma string em um vetor. Podemos trabalhar cada linha para extrair os dados de maneira apropriada.

println(readdir())

["0401-Minimos_quadrados_ajuste.md", "0402-Exemplos_ajuste_linear.md", "040
3-Minimos_quadrados_nao_linear.md", "0403-Modelos_redutiveis_linear_aplicac
oes.md", "0404-Exemplos_ajuste_naolinear.md", "0404-Minimos_quadrados_nao_l
inear.md", "0405-Ajuste_em_redes_neurais.md", "0405-Exemplos_ajuste_naoline
ar.md", "0406-Ajuste_em_redes_neurais.md", "0406-Redes_neurais.md", "0407-A
juste_em_redes_neurais.md", "images"]

println(readlines("../../../_assets/attachments/data/decaimento_plutonio241.csv"))

["Data(ano/mês/dia),Fração das frações", "1976-01-13,6.5066", "1976-01-19,6
.4965", "1976-09-27,6.2857", "1976-10-04,6.282", "1977-03-08,6.1526", "1977
-03-22,6.1435", "1977-11-23,5.9406", "1978-12-05,5.6599", "1981-06-02,5.013
3", "1993-12-13,2.7387", "1994-08-25,2.6498", "1996-10-28,2.38517", "2006-1
1-13,1.47161"]

for (i,l) in enumerate(eachline("../../../_assets/attachments/data/decaimento_plutonio241.csv"))
    a, b = split(l, ',')
    if i == 1
        println("$a\t$b")
    else
        println("$a\t\t$(parse(Float64, b))")
    end
end

Data(ano/mês/dia)	Fração das frações
1976-01-13		6.5066
1976-01-19		6.4965
1976-09-27		6.2857
1976-10-04		6.282
1977-03-08		6.1526
1977-03-22		6.1435
1977-11-23		5.9406
1978-12-05		5.6599
1981-06-02		5.0133
1993-12-13		2.7387
1994-08-25		2.6498
1996-10-28		2.38517
2006-11-13		1.47161

• Ou, ainda podemos ler com o pacote CSV.jl.

• Outra opção é com o DataFrames.jl, mas vamos deixar esse para outra oportunidade.

csv_data = CSV.File("../../../_assets/attachments/data/decaimento_plutonio241.csv")

13-element CSV.File:
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1976-01-13"), Fração das frações
 = 6.5066)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1976-01-19"), Fração das frações
 = 6.4965)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1976-09-27"), Fração das frações
 = 6.2857)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1976-10-04"), Fração das frações
 = 6.282)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1977-03-08"), Fração das frações
 = 6.1526)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1977-03-22"), Fração das frações
 = 6.1435)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1977-11-23"), Fração das frações
 = 5.9406)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1978-12-05"), Fração das frações
 = 5.6599)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1981-06-02"), Fração das frações
 = 5.0133)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1993-12-13"), Fração das frações
 = 2.7387)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1994-08-25"), Fração das frações
 = 2.6498)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("1996-10-28"), Fração das frações
 = 2.38517)
 CSV.Row: (Data(ano/mês/dia) = Dates.Date("2006-11-13"), Fração das frações
 = 1.47161)

• Agora extraímos cada coluna de dados

data = [csv_data[j][1] for j in 1:length(csv_data)]

13-element Vector{Dates.Date}:
 1976-01-13
 1976-01-19
 1976-09-27
 1976-10-04
 1977-03-08
 1977-03-22
 1977-11-23
 1978-12-05
 1981-06-02
 1993-12-13
 1994-08-25
 1996-10-28
 2006-11-13

r = [csv_data[j][2] for j in 1:length(csv_data)]

13-element Vector{Float64}:
 6.5066
 6.4965
 6.2857
 6.282
 6.1526
 6.1435
 5.9406
 5.6599
 5.0133
 2.7387
 2.6498
 2.38517
 1.47161

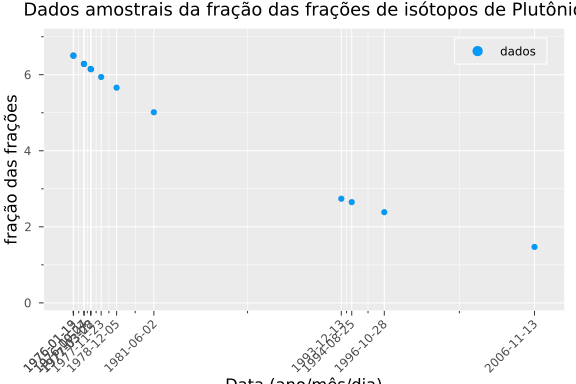

plot(data, r, seriestype = :scatter, xlims=(data[1]-Dates.Year(1), data[end]+Dates.Year(1)), ylims=(0,7), xticks=data,
    xaxis = "Data (ano/mês/dia)", yaxis="fração das frações", xrotation=45,
    label="dados", title="Dados amostrais da fração das frações de isótopos de Plutônio",
    titlefont=12, legend=:topright)

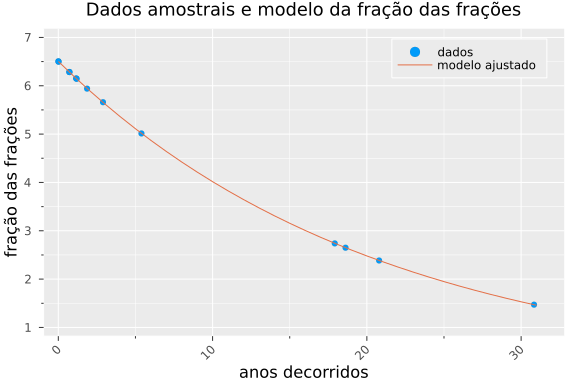

• Para fazer o ajuste, transformamos a data em anos decorridos desde o dia da primeira amostragem.

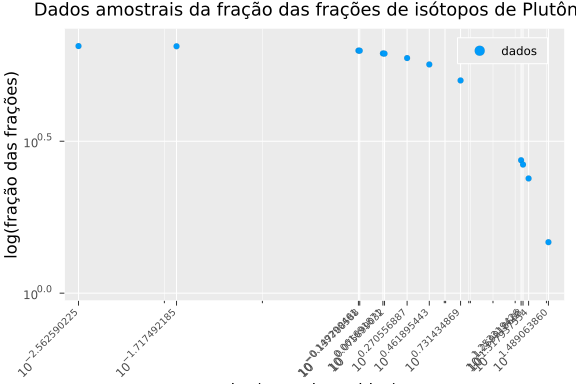

• Em seguida, visualizamos os dados em escala logarítmica.

• Em escala logarítmica, podemos facilmente visualizar uma reta aproximando bem os dados, validando o modelo.

• Mas vamos quantificar isso.

t = (Dates.date2epochdays.(data) .- Dates.date2epochdays(data[1]) .+ 1)./365.25

13-element Vector{Float64}:
  0.0027378507871321013
  0.019164955509924708
  0.7091033538672142
  0.7282683093771389
  1.1526351813826146
  1.1909650924024642
  1.864476386036961
  2.8966461327857633
  5.388090349075975
 17.919233401779604
 18.61738535249829
 20.79397672826831
 30.836413415468858

plot(t, r, seriestype = :scatter, xlims=(t[1], t[end]+1), ylims=(1,7), xticks=t,
    xaxis = ("log(anos decorridos)", :log10), yaxis=("log(fração das frações)", :log10), xrotation=45,
    label="dados", title="Dados amostrais da fração das frações de isótopos de Plutônio",
    titlefont=12, legend=:topright)

Ajuste

• Transformamos os dados para a escala adequada.

• Montamos a matriz de Vandermonde.

• Resolvemos o problema de mínimos quadrados.

• Exibimos o ajuste.

ρ = log.(r)
A = [ones(length(t)) t]

13×2 Matrix{Float64}:
 1.0   0.00273785
 1.0   0.019165
 1.0   0.709103
 1.0   0.728268
 1.0   1.15264
 1.0   1.19097
 1.0   1.86448
 1.0   2.89665
 1.0   5.38809
 1.0  17.9192
 1.0  18.6174
 1.0  20.794
 1.0  30.8364

β̃ = A\ρ
C = exp(β̃[1])
p = -β̃[2]
@show C, p
nothing

(C, p) = (6.504114523362512, 0.048222454056244105)

plot(t, r, seriestype = :scatter, xlims=(t[1], t[end]+1), ylims=(1,7), xticks=t,
    xaxis = ("log(dias decorridos)", :log10), yaxis=("log(fração das frações)", :log10), xrotation=45,
    label="dados", title="Dados amostrais da fração das frações de isótopos de Plutônio",
    titlefont=12, legend=:bottomleft)
tt = t[1]:1:t[end]
plot!(tt, C*exp.(-p*tt), xaxis=:log10, yaxis=:log10, label="modelo ajustado")

• De volta às coordenadas originais

plot(t, r, seriestype = :scatter, xlims=(t[1], t[end]+1), ylims=(1,7),
    xaxis = "anos decorridos", yaxis="fração das frações", xrotation=45,
    label="dados", title="Dados amostrais e modelo da fração das frações",
    titlefont=12, legend=:topright)
tt = t[1]:1:t[end]+1
plot!(tt, C*exp.(-p*tt), label="modelo ajustado")

Meia-vida do Plutônio-241

• A meia-vida do Plutônio-239 é tomada como sendo de 24110 anos.

• A meia-vida do Plutônio-240 é tomada como sendo de 6563 anos.

• O ajuste nos deu \(p \approx 0.0482\).

• Isso nos dá \(\lambda_{241} \approx -0.48\) e uma meia-vida de

\[ \tau_{1/2}({}^{241}\texttt{Pu}) \approx 14.32 \text{ anos.} \]

λ_239 = log(2)/24110
λ_240 = log(2)/6563
λ = p +2λ_240 - λ_239
τ_meia = log(2)/λ

14.319763113242617

Exercícios

1. Transforme o modelo \(y = \frac{\beta_0}{\beta_1 + x}\) em uma expressão que seja linear nos parâmetros.

2. O modelo bidimensional \(z=\beta_0 x^{\beta_1} y^{\beta_2}\) pode ser transformado em uma expressão linear do tipo \(\zeta = \tilde\beta_0 + \tilde\beta_1\xi + \tilde\beta_2 \eta\), para variáveis e parâmetros apropriados. Use isso para ajustar os parâmetros \(\beta_0\), \(\beta_1\), \(\beta_2\) para que o modelo original em \(z\) melhor aproxime os dados da seguinte tabela.

x	y	z
1	1	0.82
1	2	1.72
1	3	2.85
2	1	1.01
2	2	2.44
2	3	3.95
3	1	1.38
3	2	3.07
3	3	4.86

3. Em certos processos químicos ou bioquímicos envolvendo catalisadores ou enzimas, da forma \(E + S \rightleftharpoons ES \rightarrow E + P\), a taxa \(\nu\) de reação da concentração \(S\) de um reagente (substrato) é comumente modelada pela relação (modelo de Michaelis-Menten)

\[ \nu = \frac{\displaystyle \nu_m S}{\displaystyle K_M + S}, \]

onde \(\nu_m>0\) é a a taxa máxima de reação (associada a uma concentração muito alta do substrato) e \(K_M>0\) é um parâmetro de (semi)saturação. Usando os dados do arquivo dados/reacao_enzimatica_figado_porco.csv, da ação de uma enzima presente no fígado de porcos, faça um ajuste aos dados com a curva do tipo acima, encontrando valores para \(\nu_m\) e \(K_M\).

4. O arquivo dados/evolucao_isotopos_plutonio.csv contém uma outra tabela com a evolução das frações de alguns isótopos de Plutônio 241. Use esses dados para fazer o ajuste exponencial e calcular a meia-vida do isótopo 241.
