11.2. Transformada discreta de Fourier

using LinearAlgebra
using Plots
using FFTW
using Random

Transformada discreta de Fourier

• A transformada discreta de Fourier é uma versão da série de Fourier para vetores.

• Nesse caso, o vetor é interpretado como uma informação digital colhida a intervalos iguais.

• Por exemplo, o vetor pode representar um sinal de áudio, um sinal de um sismograma, pixels de uma imagem, etc.

• Dado, então, um vetor \(x = (x_n)_{n=0}^{N-1}\), onde \(N\in \mathbb{N}\) e onde \(x_n\) pode ser real ou complexo, a sua transformada discreta de Fourier é um novo vetor, complexo, \(X = (X_k)_k\) dado por

\[ X_k = \sum_{n=0}^{N-1} x_n e^{\frac{-2\pi i kn}{N}} = \sum_{n=0}^{N-1} x_n \left(\cos\left(\frac{2\pi kn}{N} \right) - i \sin\left(\frac{2\pi kn}{N}\right) \right). \]

• A transformada inversa é dada por

\[ x_n = \frac{1}{N}\sum_{k=0}^{N-1} X_k e^{\frac{2\pi i nk}{N}}. \]

Simetria no caso real

• No caso em que o sinal \(x=(x_n)_{n=0}^{N-1}\) é real, temos, para \(k=1, \ldots, N-1\),

\[ \begin{align*} X_{N-k} & = \sum_{n=0}^{N-1} x_n e^{\frac{-2\pi i (N-k)n}{N}} = \sum_{n=0}^{N-1} x_n e^{-2\pi i n}e^{\frac{2\pi i kn}{N}} = \sum_{n=0}^{N-1} x_n e^{\frac{2\pi i kn}{N}} \\ & = \sum_{n=0}^{N-1} \overline{x_n e^{\frac{-2\pi i kn}{N}}} = \overline{\sum_{n=0}^{N-1} x_n e^{\frac{-2\pi i k n}{N}}} = \overline{X_k}. \end{align*} \]

• Ou seja, \(X_{N-k}\) é o complexo conjugado de \(X_k\), para \(k=1, \ldots, N-1\) (excluindo \(k=0\), pois \(x_{N-0} = x_N\) não está definido).

Comparação com a série de Fourier

• Aqui, pensando em uma aplicação futura em sinais de áudio, vamos considerar a variável independente como sendo uma variável temporal, denotada por \(t\). E o sinal vamos denotar por \(x=x(t)\).

• Vimos que a série de Fourier de uma função \(T\)-periódica \(x=x(t)\) em exponenciais complexas é dada por

\[ x(t) = \sum_{k\in \mathbb{Z}} c_k e^{\frac{i 2k\pi t}{T}}. \]

• Nesse caso, os coeficientes complexos \(c_k\) podem ser escritos como

\[ c_k = \frac{1}{T}\int_{0}^{T} x(t)e^{-\frac{i 2k\pi t}{T}}\;\mathrm{d}t. \]

• Se pensarmos em \(x_n \approx x(t_n)\) como uma discretização da função \(x=x(t)\) em uma malha uniforme \((t_n)_n\), com \(\Delta t = t_{n+1}-t_n\) e \(N\Delta t = T\), e aproximarmos a integral por uma soma de Riemann, então

\[ c_k \approx \frac{1}{T} \sum_{n=0}^{N-1} x(t_n) e^{\frac{- 2k\pi i t_n}{T}} \Delta t = \frac{1}{N} \sum_{n=0}^{N-1} x_n e^{\frac{-2k\pi i n}{N}} = \frac{X_k}{N}. \]

Comparação com a transformada inversa

• Denotando por \([r]\) como o maior inteiro menor do que um dado número real \(r\) positivo, temos

\[ x_n = \frac{1}{N}\sum_{k=0}^{N-1} X_k e^{\frac{2\pi i nk}{N}} = \frac{1}{N}\sum_{k=0}^{[N/2]} X_k e^{\frac{2\pi i nk}{N}} + \frac{1}{N}\sum_{k=[N/2]+1}^{N-1} X_k e^{\frac{2\pi i nk}{N}}. \]

• Escrevemos \(k = N - j\) no segundo somatório.

• Temos, em um extremo, \(k = N - j = N - 1\) em \(j = 1\).

• No outro extremo, \(k = N - j = [N/2] + 1\) em \(j = N - [N/2] - 1 = [(N-1)/2]\).

• De fato, considerando \(N\) ímpar, temos \(N = 2M+1\) para algum inteiro positivo \(M\), logo

\[ [N/2] = [2M/2 + 1/2] = M = (N-1)/2, \]

o que nos dá

\[j = N - [N/2] - 1 = 2M+1 - M - 1 = M = (N-1)/2 = [N-1/2]. \]

• Agora, se \(N=2M\), então

\[ [N/2] = M = N/2, \quad \text{e} \quad [(N-1)/2] = [ (2M - 1)/2] = [M - 1/2] = M - 1, \]

o que nos dá

\[j = N - [N/2] - 1 = 2M - M - 1 = M - 1 = [(N-1)/2].\]

Continuando

• Assim,

\[ \begin{align*} x_n & = \frac{1}{N}\sum_{k=0}^{[N/2]} X_k e^{\frac{2\pi i nk}{N}} + \frac{1}{N}\sum_{j=1}^{[(N-1)/2]} X_{N-j} e^{\frac{2\pi i n(N-j)}{N}} \\ & = \frac{1}{N}\sum_{k=0}^{[N/2]} X_k e^{\frac{2\pi i nk}{N}} + \frac{1}{N}\sum_{j=1}^{[(N-1)/2]} \overline{X_j}e^{\frac{-2\pi j nk}{N}} \\ & = \frac{1}{N}\sum_{k=0}^{[N/2]} X_k e^{\frac{2\pi i nk}{N}} + \frac{1}{N}\sum_{k=-1}^{-[(N-1)/2]}\overline{X_{-k}}e^{\frac{2\pi i nk}{N}} \end{align*} \]

• Usando que \(c_k \approx X_k/N\) e que \(c_{-k} = \overline{c_k}\), obtemos

\[ \begin{align*} x_n & \approx \sum_{k=0}^{[N/2]} c_k e^{\frac{2\pi i nk}{N}} + \sum_{k=-1}^{-[(N-1)/2]}\overline{c_{-k}}e^{\frac{2\pi i nk}{N}} \\ & = \sum_{k=0}^{[N/2]} c_k e^{\frac{2\pi i nk}{N}} + \sum_{k=-1}^{-[(N-1)/2]} c_k e^{\frac{2\pi i nk}{N}} = \sum_{k=-[(N-1)/2]}^{[N/2]} c_k e^{\frac{2\pi i nk}{N}}. \end{align*} \]

• No caso em que \(f\) tenha frequências com número de onda no máximo até \([(N-1)/2]\), então \(c_k = 0\), para \(|k|> [(N-1)/2]\), de modo que

\[ x(t_n) = \sum_{k=-[(N-1)/2]}^{[N/2]} c_k e^{\frac{2\pi i nk}{N}} \approx \sum_{k=-[(N-1)/2]}^{[N/2]} \frac{X_k}{N} e^{\frac{2\pi i nk}{N}} = x_n. \]

• No caso em que \(N\) é par, temos, mais explicitamente,

\[ x(t_n) = \sum_{k=-N/2+1}^{N/2} c_k e^{\frac{2\pi i nk}{N}} \approx \sum_{k=-N/2+1}^{N/2} \frac{X_k}{N} e^{\frac{2\pi i nk}{N}} = x_n. \]

• No caso em que \(N\) é impar, temos

\[ x(t_n) = \sum_{k=-(N-1)/2}^{(N-1)/2} c_k e^{\frac{2\pi i nk}{N}} \approx \sum_{k=-(N-1)/2}^{(N-1)/2} \frac{X_k}{N} e^{\frac{2\pi i nk}{N}} = x_n. \]

Indexamento no Julia

• Observe que indexamento de vetores em Julia começa em 1 (1-based indexing), como Fortran, MATLAB, Mathematica, Wolfram, Lua, e R. Outras linguagens começam em 0 (0-based indexing), como Python e C, C++, Go, PHP e Rust. (veja uma lista mais completa Comparison of programming languages (array).

• Assim, o vetor \(x=(x_n)_{n=0}^{N-1}\) é representado por um array \(y = (y_i)_{i=1}^N\), assim como a sua transformada discreta de Fourier se torna \(Y_j = (Y_j)_{j=1}^M\).

• Uma frequência \(\nu = k/T\), com número de onda \(k\), corresponde ao índice \(j=k+1\).

• A relação \(X_{N-k} = \overline{X_k}\), válida para \(k=1, \ldots, N-1\), se torna \(Y_{N-k+1} = \overline{Y_{k+1}}\).

• A magnitude da onda senoidal com número de onda \(k\) é \(2|c_k| = 2|X_k|/N = 2|Y_{k+1}|/N\), de \(k>1\) e \(|c_0|=|X_0|/N = |Y_1|/N\), quando \(k=0\).

• O vetor abaixo (no caso \(N\) par) forma o espectro de amplitude de \(x(t_n)\), associado às frequências \(\nu = (0, 1/T, \ldots, (N/2 - 1)/T)\):

\[ Z = \left(\frac{|X_0|}{N}, \frac{2|X_1|}{N}, \ldots, \frac{2|X_{N/2-1}|}{N}\right) \]

Transformada rápida de Fourier

• Uma transformada rápida de Fourier é um algoritmo eficiente de cálculo da transformada discreta de Fourier. Há vários algoritmos.

• O cálculo direto, via cálculo do somatório para cada coeficiente, é um tanto custoso, da ordem de \(\mathcal{O}(N^2).\)

• As transformadas rápidas, por sua vez, tem um custo da ordem \(\mathcal{O}(N\log N)\).

• Em Julia, a transformada rápida de Fourier é implementado no pacote JuliaMath/FFTW.jl, que é, na verdade, uma interface para a biblioteca FFTW, denotada assim pelo acrônimo de "Fastest Fourier Transform in the West".

• A FFTW contém, na verdade, diversos algoritmos de FFT. A própria biblioteca analisa o tipo de transformada que está sendo feita e escolhe o algoritmo mais rápido para o caso.

• Há algoritmos para transformadas discretas reais, complexas, de dados simétricos ou anti-simétricos e de senos ou de cossenos.

• Nos exemplos abaixo, vamos nos retringir às funções fft, que calcula a transformada complexa, conforme discutido acima, e rfft, que é a versão real, que pode ser usada no caso em que o seu sinal é real, e retornando apenas os índices de \(0\) a \([N/2]\), considerando-se que os restantes serão complexos conjugados desses.

Exemplos

Exemplo de sinal constante

fs = 440
Tf = 1.0
tempos = 0.0:inv(fs):Tf
N = length(tempos) # N = fs + 1 se T == 1
freqs = 0:div(N,2)/Tf
nothing

k = 0 # número de onda
ν = k/Tf # frequência
A = 0
B = 4
x = A*sin.(2π*ν*tempos) + B*cos.(2π*ν*tempos) # onda senoidal pura, de frequência ν
W = √(A^2 + B^2) # amplitude da onda
nothing

plot(tempos, x, xlabel = "tempo (s)", ylabel="amplitude", label=nothing, ylims=(-1.1W,1.1W),
    title="Onda senoidal com frequência ν = $ν Hz", titlefont = 10)

X = fft(x)
Xr = rfft(x)
maximum(abs.(X[1:length(Xr)] - Xr))

5.409610308782961e-14

Z = [abs(Xr[1])/N; 2abs.(Xr[2:end])/N]

println("Amplitude dada diretamente no espaço físico: W = $W")
println("Amplitude calculada via FFT: |X_k|/N = $(Z[1+k])")

Amplitude dada diretamente no espaço físico: W = 4.0
Amplitude calculada via FFT: |X_k|/N = 4.0

scatter(abs.(X), markersize=2, label=nothing, xlabel="índice", ylabel="amplitude",
    title="Amplitude dos coeficientes da transformada discreta complexa de Fourier", titlefont=10)

scatter(freqs, Z, markersize=2, legend=nothing, xlabel="frequência (Hz)", ylabel="amplitude",
    title="Espectro de amplitude", titlefont=10)

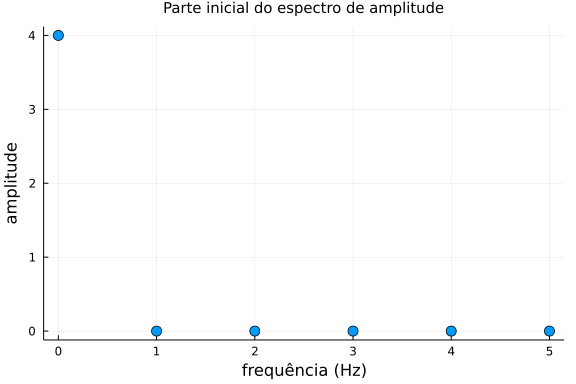

scatter(freqs[1:6], Z[1:6], markersize=6, legend=nothing, xlabel="frequência (Hz)", ylabel="amplitude",
    title="Parte inicial do espectro de amplitude", titlefont=10)

Exemplo de onda senoidal pura

k = 3 # número de onda
ν = k/Tf # frequência
A = 3
B = 4
x = A*sin.(2π*ν*tempos) + B*cos.(2π*ν*tempos) # onda senoidal pura, de frequência ν
W = √(A^2 + B^2) # amplitude da onda

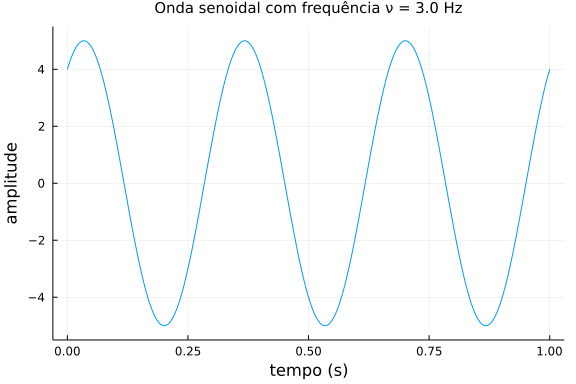

plot(tempos, x, xlabel = "tempo (s)", ylabel="amplitude", label=nothing, ylims=(-1.1W,1.1W),
    title="Onda senoidal com frequência ν = $ν Hz", titlefont = 10)

X = fft(x)
Xr = rfft(x)
maximum(abs.(X[1:length(Xr)] - Xr))

9.018901711841947e-14

Z = [abs(Xr[1])/N; 2abs.(Xr[2:end]/N)]

println("Amplitude dada diretamente no espaço físico: W = $W")
println("Amplitude calcula via FFT: |X_k|/N = $(Z[1+k])")

Amplitude dada diretamente no espaço físico: W = 5.0
Amplitude calcula via FFT: |X_k|/N = 5.001210101433121

scatter(abs.(X), markersize=2, label=nothing, xlabel="índice", ylabel="amplitude",
    title="Amplitude dos coeficientes da transformada discreta complexa de Fourier", titlefont=10)

scatter(freqs[1:6], Z[1:6], markersize=6, legend=nothing, xlabel="frequência (Hz)", ylabel="amplitude",
    title="Parte inicial do espectro de amplitude", titlefont=10)

Exemplo de combinação de frequências

ks = (3, 5, 8, 16, 17) # número de onda
νs = ks./Tf # frequências
As = rand(MersenneTwister(358),length(ks))
Bs = rand(length(ks))
x = sum([A * sin.(2π*ν*tempos) + B*cos.(2π*ν*tempos) for (A,B,ν) in zip(As, Bs, νs)])
Ws = sqrt.(As.^2 .+ Bs.^2)

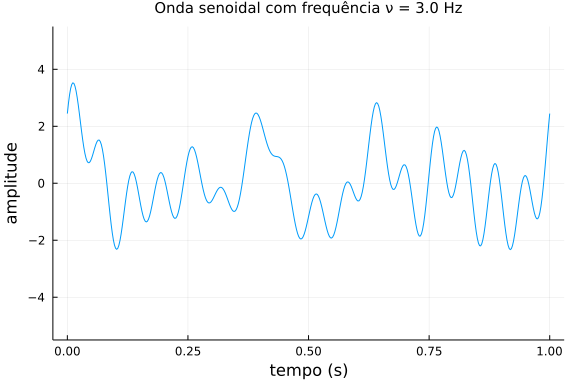

plot(tempos, x, xlabel = "tempo (s)", ylabel="amplitude", label=nothing, ylims=(-1.1W,1.1W),
    title="Onda senoidal com frequência ν = $ν Hz", titlefont = 10)

X = fft(x)
Xr = rfft(x)
maximum(abs.(X[1:length(Xr)] - Xr))

3.1776437161565096e-14

Z = [abs(Xr[1])/N; 2abs.(Xr[2:end]/N)]

println("Amplitudes dadas diretamente no espaço físico: W = $Ws")
println("Amplitudes calculadas via FFT: |X_k|/N = $([Z[i+1] for i in ks])")

Amplitudes dadas diretamente no espaço físico: W = [0.8283940081422632, 0.9
543363785738578, 0.6945005986909628, 0.9967345166751823, 0.3857676993077362
4]
Amplitudes calculadas via FFT: |X_k|/N = [0.8397719183213538, 0.95904303663
7107, 0.6937572061402019, 1.0021378307416826, 0.35341120582108815]

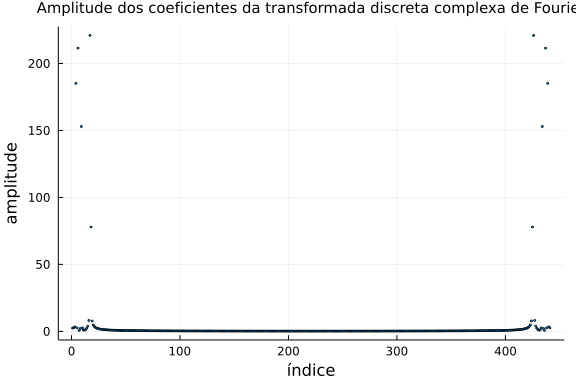

scatter(abs.(X), markersize=2, label=nothing, xlabel="índice", ylabel="amplitude",
    title="Amplitude dos coeficientes da transformada discreta complexa de Fourier", titlefont=10)

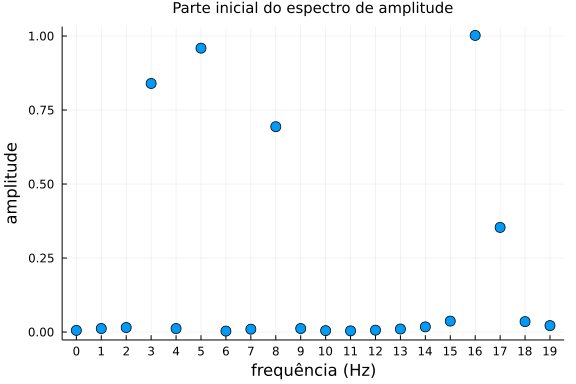

scatter(freqs[1:20], Z[1:20], xticks=freqs[1:20], markersize=6, legend=nothing, xlabel="frequência (Hz)", ylabel="amplitude",
    title="Parte inicial do espectro de amplitude", titlefont=10)

@show length(freqs)
@show length(Xr)
@show length(Z)

length(freqs) = 221
length(Xr) = 221
length(Z) = 221
221

div(N,2)+1

221

Exercícios

1. Verifique a afirmação de que \(x_n \approx f(t_n)\) no caso em que \(N\) é par, indicado acima.

2. Mostre que a transformada inversa é, de fato, a inversa da transformada discreta de Fourier, i.e.

\[ \frac{1}{N}\sum_{k=0}^{N-1} \sum_{j=0}^{N-1} x_j e^{\frac{-2\pi i kj}{N}} e^{\frac{2\pi i nk}{N}} = x_n, \qquad n=0, \ldots, N-1. \]
