11.3. Ondas sonoras e elementos musicais

using LinearAlgebra
using Plots
using WAV
using FFTW
using Random

Ondas sonoras e elementos musicais

Tipos de ondas

O som que ouvimos é resultado de ondas longitudinais do ar e que chegam até o nosso ouvido.
Essas ondas são movimentos coordenados (vibrações) das moléculas do meio.
Em sólidos e líquidos, as ondas podem ser tanto longitudinais como transversais, como vimos em ondas sísmicas, por exemplo. As ondas transversais dependem da rigidez do meio e, portanto, não ocorrem em gases.
Ondas longitudinais, por sua vez, dependem da resistência do meio à compressão e podem se propagar em diversos meios.
Vamos nos concentrar aqui em ondas longitudinais que se propagam no ar e geram o som que ouvimos, ou sejam, são ondas sonoras.

Características de ondas sonoras

Ondas sonoras podem ser caracterizadas pelas seguintes propriedades:
1. Direção de propagação;
2. Velocidade de propagação;
3. Frequência, ou o seu recíproco multiplicativo, comprimento de onda;
4. Intensidade/Pressão/Amplitude.
5. Forma
A velocidade é determinada pelo meio. Como estamos nos restringindo ao ar atmosférico em condições normais de temperatura e pressão, vamos considerar essa velocidade constante.
E como não estamos interessados na propagação da onda em si, mas sim no seu efeito na audição, a direção de propagação também não é relevante.
Vamos nos ater, então, às outras três características: frequência, intensidade e forma.

Elementos musicais

Os elementos musicais diretamente relacionados às características selecionadas acima são
1. Altura (pitch), determinada pela frequência da onda, que determina, no final das contas, as notas musicais.
2. Dinâmica, que está relacionada à intensidade/amplitude da onda, ou ao que chamamos comumente de "volume".
3. Timbre, que está relacionado com a forma da onda e caracteriza diferentes instrumentos musicais.
Há diversos outros elementos musicais importantes em uma música mas que não vamos nos ater aqui: tempo, duração (de cada nota), textura (quantidade/complexidade de sons), articulação (suavidade ou não da combinação de notas)

Reproduzindo sons no Julia

Vamos usar o pacote dancasimiro/WAV.jl para reproduzir sons digitais codificados na forma de um vetor (ou matriz, se tiver mais de um canal).
Os sons digitalizados, em forma de vetores ou arrays, podem ser reproduzidos pelo WAV.jl através das funções wavplay, wavwrite, ou da exibição do struct WAVArray. A vantagem do WAVArray no caderno Jupyter (ou no REPL) é que ele cria um elemento html de áudio, em que se pode reproduzir o som clicando-se no elemento, além de outras possibilidade de interação.
Aqui, vamos usar uma modificação do WAVArray, denominada CWAVArray, que inclui um texto de "caption", para facilitar a indicação do áudio associado ao elemento html.
Esse struct CWAVArray está no módulo AudioCaptionDisplay no arquivo local src/AudioCaptionDisplay.jl.
Qualquer uma dessas formas inclui não só o vetor, ou matriz, com as intensidades, mas também uma número em ponto flutuante indicando a taxa de amostragem.

?wavplay

Error: syntax: invalid identifier name "?"

Frequências e notas musicais

Para a construção das notas, vamos considerar funções definidas em \(\mathbb{R}\) (na verdade, para qualquer ponto flutuante...) que sejam periódicas de período 1.
Assim, se \(f=f(t)\) é uma função periódica de período \(1\) e \(\nu > 1\), então \(f(\nu t)\) é uma função periódica de período \(1/\nu\) e frequência \(\nu\).
As funções fundamentais para isso são as sinusoidais, \(\cos(2\pi t)\) e \(\sin(2\pi t)\), ou translações dela, onde a translação é a fase \(\varphi\), e que podemos escrever de forma mais geral como

\[ \sin(\varphi + 2\pi t) \quad \text{ou} \quad \cos(\varphi + 2\pi t). \]

Abaixo, vamos considerar simplesmente \(\sin(2\pi t)\).
Podemos ter outras funções, com formas retangulares, triangulares, serra, etc.
As notas são dadas pela frequência \(\nu\), enquanto que a "cor" da nota (e.g. piano, violão, saxofone, etc.) é dada pela forma da onda.

Resolução

Como o ouvido humado pode sentir sons de até \(20.000 \,\texttt{Hz}\), devemos usar uma discretização temporal suficientemente mais fina para uma boa "resolução" dessas frequências audíveis.
Em digitalizações de áudio, é comum se utilizar a resolução de \(44.100\,\texttt{Hz}\).
Isso é devido ao Teorema de Nyquist–Shannon e está ligado ao fenômeno de aliasing.
É necessária uma resolução maior do que o dobro da maior frequência a ser sampleada, caso contrário, a mesma série de dados pode representar ondas de diferentes frequências.
Inicialmente, outras frequências de sampleamento foram sugeridas e utilizadas, em particular levando a disputas entre companhias como Sony e Philips, prevalecendo a escolha de \(44.1\,\texttt{KHz}\), que tem sido mantida até hoje, em diversas mídias e formatos.

fs = 44100.0 # frequência de sampleamento 44.1 kHz
Tf = 1.0 # intervalo de tempo pro sampleamento
t = 0.0:inv(fs):Tf # malha temporal, com sampleamento de intervalo 1/fs segundos
nothing

ν = 20 # 20Hz
A = 1
g = A * sin.(2π * ν * t)
nothing

plot(t, g, xaxis = "tempo (segundos)", yaxis = "amplitude", label=nothing,
    title="Onda senoidal com frequência de $ν Hz", titlefont=10)

Reproduzindo frequências baixas

Apesar de conseguirmos ouvir frequências a partir de \(20\,\texttt{Hz}\), não conseguimos, em geral, produzir sons com frequências tão baixas assim (mas há exceções).
Em geral, produzimos sons a partir de \(85\,\texttt{Hz}\), até uns \(3\,\texttt{kHz}\).
Mesmo equipamentos de som nem sempre conseguem produzir sons tão baixos.
Vejamos na experiência abaixo (no computador que utilizo, identifico o som a partir de \(20\,\texttt{Hz}\) no fone-de-ouvido, mas só a partir dos \(80\,\texttt{Hz}\) na saída de som do computador).

for ν in 20:20:120
    g = sin.(2π * ν * t)
    display(WAVArray(fs, g, "ν=$ν Hz:"))
end

WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.002849513289887915, 0.00569900344
2461746, 0.008548447320595277, 0.011397821787538034, 0.014247103707103134,
0.01709626994385516, 0.01994529736329802, 0.022794162832062766, 0.025642843
218095453  …  -0.025642843218095276, -0.022794162832072626, -0.019945297363
303707, -0.017096269943856678, -0.014247103707114685, -0.011397821787545412
, -0.008548447320598484, -0.005699003442460779, -0.0028495132898969863, -4.
898587196589413e-15], "ν=20 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.005699003442461746, 0.01139782178
7538034, 0.01709626994385516, 0.022794162832062766, 0.028491315390844964, 0
.034187542582930976, 0.03988265940110491, 0.04557648087421461, 0.0512688220
73179295  …  -0.05126882207317894, -0.04557648087423431, -0.039882659401116
28, -0.03418754258293401, -0.02849131539086806, -0.02279416283207752, -0.01
7096269943861576, -0.011397821787536101, -0.005699003442479889, -9.79717439
3178826e-15], "ν=40 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.008548447320595277, 0.01709626994
385516, 0.02564284321809545, 0.034187542582930976, 0.04272974361491678, 0.0
5126882207317929, 0.05980415394503416, 0.06833511549158741, 0.0768610832933
1656  …  -0.07686108329337271, -0.06833511549161693, -0.05980415394509376,
-0.05126882207321222, -0.042729743614979804, -0.03418754258296731, -0.02564
2843218161897, -0.017096269943894894, -0.008548447320665122, -4.31174710201
72244e-14], "ν=60 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.011397821787538034, 0.02279416283
2062766, 0.034187542582930976, 0.04557648087421461, 0.056959498116995876, 0
.06833511549158741, 0.07970185513965247, 0.09105824035620028, 0.10240279578
143142  …  -0.10240279578143072, -0.09105824035623955, -0.07970185513967516
, -0.06833511549159346, -0.05695949811704201, -0.045576480874244096, -0.034
1875425829438, -0.0227941628320589, -0.011397821787574317, -1.9594348786357
652e-14], "ν=80 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.014247103707103134, 0.02849131539
0844964, 0.04272974361491678, 0.056959498116995876, 0.0711776903954407, 0.0
8538143429562847, 0.09956784659581666, 0.11373404759240871, 0.1278771616845
06  …  -0.12787716168444876, -0.1137340475924577, -0.0995678465958591, -0.0
8538143429566435, -0.07117769039546995, -0.05695949811701853, -0.0427297436
149328, -0.02849131539085434, -0.014247103707105859, 3.928773447456944e-15]
, "ν=100 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.01709626994385516, 0.034187542582
930976, 0.05126882207317929, 0.06833511549158741, 0.08538143429562847, 0.10
240279578143141, 0.11939422454024433, 0.1363507539127653, 0.153267427440915
87  …  -0.15326742744102717, -0.13635075391282392, -0.11939422454036287, -0
.10240279578149701, -0.08538143429575418, -0.06833511549165995, -0.05126882
207331205, -0.0341875425830104, -0.017096269943994838, -8.623494204034449e-
14], "ν=120 Hz:")

Reproduzindo frequências altas

Da mesma forma, em geral, só conseguimos produzir som com as nossas cordas vocais até uns \(3\,\texttt{kHz}\).
E equipamentos de som também não conseguem produzir sons tão altos quanto \(20.000\,\texttt{Hz}\).
Vejamos a experiência abaixo (no meu laptop, identifico o som até uns \(12.000\,\texttt{Hz}\)).

for ν in 10000:1000:16000
    g = sin.(2π * ν * t)
    display(WAVArray(fs, g, "ν=$ν Hz:"))
end

WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.9893554255245747, 0.2879404501025
1906, -0.9055536888925841, -0.5514913743150942, 0.7450485049605833, 0.76832
91217331284, -0.5214352033794981, -0.9200868048537143, 0.2536545839095076
…  -0.253654583907442, 0.9200868048540985, 0.5214352033796449, -0.768329121
7322793, -0.7450485049622372, 0.5514913743120634, 0.9055536888915282, -0.28
794045010379815, -0.9893554255245482, -9.71364707913698e-13], "ν=10000 Hz:"
)
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.9999936564536084, 0.0071237326118
91803, -0.999942908565361, -0.014247103707103815, 0.9998414153642309, 0.021
369751787303017, -0.9996891820008162, -0.028491315390846327, 0.999486216200
6878  …  -0.9994862162008924, 0.02849131538246939, 0.9996891820010749, -0.0
21369751774932253, -0.9998414153644868, 0.014247103690739523, 0.99994290856
54017, -0.0071237326060851055, -0.9999936564536361, -9.79965031572518e-12],
 "ν=11000 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.990366961494838, -0.2742675106749
304, -0.9144126230158125, 0.5275005885087648, 0.7683291217331284, -0.740277
9970753155, -0.563320058063623, 0.8962811717017866, 0.3151082180236217  …
-0.3151082180232903, -0.8962811717064272, 0.5633200580586422, 0.74027799707
6385, -0.7683291217349492, -0.527500588514941, 0.9144126230146655, 0.274267
51067338884, -0.9903669614936594, -4.076020695169808e-12], "ν=12000 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.9606704261456819, -0.533539203927
3009, -0.6643522775070463, 0.9025085982392753, 0.16311511444160862, -0.9930
998207221546, 0.3884347962746957, 0.7773700695591511, -0.8201722545969564
…  0.8201722545937027, -0.7773700695604121, -0.38843479627624167, 0.9930998
207215258, -0.16311511444704246, -0.9025085982384888, 0.6643522775056582, 0
.5335392039319857, -0.960670426147162, 1.647608925385563e-12], "ν=13000 Hz:
")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.9115058523116732, -0.749781202967
734, -0.2947551744109047, 0.9922392066001722, -0.5214352033794981, -0.56332
0058063623, 0.984807753012208, -0.24675739769029226, -0.7818314824680302  …
  0.7818314824662644, 0.24675739769037208, -0.9848077530142714, 0.563320058
056077, 0.5214352033849432, -0.9922392065997206, 0.29475517441006305, 0.749
7812029761255, -0.9115058523075886, -7.180676682425918e-12], "ν=14000 Hz:")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.8438695627580834, -0.905553688892
5841, 0.12787716168450614, 0.7683291217331284, -0.9523686484908523, 0.25365
45839095076, 0.6801727377709194, -0.9835457412105524, 0.3752670048793753  …
  -0.37526700487640535, 0.983545741210944, -0.6801727377653966, -0.25365458
39079118, 0.9523686484919863, -0.7683291217366255, -0.12787716168441055, 0.
905553688894821, -0.8438695627601819, -1.457047061870547e-12], "ν=15000 Hz:
")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.7591322105748435, -0.988293681537
243, 0.527500588508764, 0.30155494042175085, -0.9200868048537143, 0.8962811
717017858, -0.24675739769029226, -0.5750343933241155, 0.9953791129491986  …
  -0.9953791129486879, 0.5750343933206362, 0.24675739769338073, -0.89628117
17091809, 0.9200868048476, -0.3015549404078829, -0.5275005885202161, 0.9882
936815391371, -0.7591322105674552, -1.0285332669682027e-11], "ν=16000 Hz:")

As notas musicais

As notas musicais são obtidas a partir de ondas com determinadas frequências.
O nosso ouvido, de uma maneira ou de outra, sente certas combinações de notas de maneira mais agradável do que outras.
A divisão dessas notas/frequências em cada música ou conjunto de músicas nos leva ao conceito de escala musical.
Há várias escalas conhecidas, como as diatônicas (sete notas), pentatônicas (cinco notas) e a cromática (doze).
Em certas escalas, podemos considerar diversos modos, que são conjuntos menores de notas da escala, definidos pela relação entre duas notas consecutivas.
Por exemplo, os modos eólio, dórico, frígio, lídio, mixolidio, jônio e lócrio são modos diatônicos.
As escalas maiores e menores são exemplos de escalas diatônicas nos modos eólio e jônio, respectivamente.
As escalas pentatônicas também possuem modos menor e maior.
Juntando as notas de todas as escalas diatônicas, obtemos um conjunto de doze notas, que formam a escala cromática.

Oitavas

As escalas se repetem em oitavas. Cada nota de uma oitava tem o dobro da frequência da mesma nota na oitava anterior.
A partir das menores frequências que podemos ouvir, distinguir e produzir com a voz ou com instrumentos (\(\sim 20,\texttt{Hz}\)), as oitavas são denotadas numericamente, 0, 1, 2, ....
A nota LÁ, por exemplo, é também denotada pela letra \(A\), e assim temos o LÁ nessas diversas oitavas denotado por \(A_0, A_1, A_2, \ldots\).
Um piano padrão tem 55 teclas, cobrindo um pouco mais de sete oitavas (de \(A_0\) a \(C_8\)).

Afinação

Não há nada de especial em uma determinada frequência por si só. É a composição dela com outras que faz sentido musical.
Nesse aspecto, podemos partir de qualquer frequência para montar uma determinada escala e as suas oitavas.
Por convenção, a nota \(A_4\) tem a frequência de \(440\,\texttt{Hz}\) (mas há variações disso: \(432, 434, 436, \ldots, 446\,\texttt{Hz}\)).

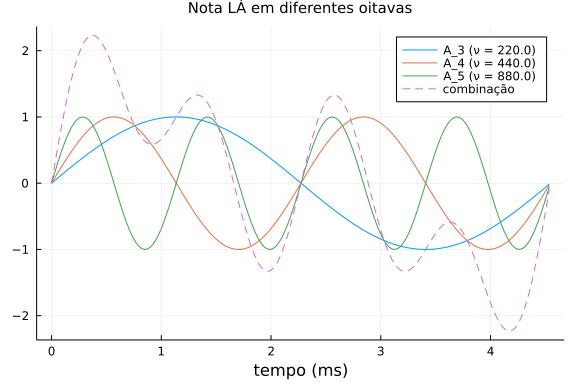

Nota LÁ em diferentes oitavas

Como dito acima, as escalas se repetem em oitavas, que são formadas a partir de potências de dois.
Para uma determinada nota com frequência \(\nu\), podemos considerar os seus múltiplos de potências de 2: \(2\nu\), \(4\nu\), \(8\nu\) e assim por diante.
Vejamos abaixo, a nota LÁ em diferentes oitavas, tanto separadamente como em conjunto.

ν₀ = 27.5 # A_0
f = zeros(length(t))
multiples = 3:5
nt = Int(floor(fs/ν₀/2^first(multiples))) + 1 # índice do período do primeiro múltiplo considerado
p = plot(title="Nota LÁ em diferentes oitavas", xlabel="tempo (ms)", titlefont=10)
for n in multiples
    ν = 2^n * ν₀
    g = sin.(2π * ν * t)
    f .+= g
    plot!(p, 1000 * t[1:nt],g[1:nt], label="A_$n (ν = $ν)")
    display(WAVArray(fs, g, "A_$n (ν = $ν)"))
end
display(WAVArray(fs, f, "combinação das frequências"))
plot!(p, 1000 * t[1:nt],f[1:nt], label="combinação", linestyle=:dash)
display(p)

WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.03133955622145082, 0.062648324178
74369, 0.09389554585439046, 0.1250505236945281, 0.15608265076647385, 0.1869
6144082725336, 0.2176565582735623, 0.2481378479437379, 0.2783753647424632
…  -0.2783753647425159, -0.2481378479437328, -0.21765655827349853, -0.18696
144082713012, -0.15608265076651515, -0.12505052369450995, -0.09389554585431
24, -0.06264832417860543, -0.03133955622147954, 3.138066912872848e-14], "A_
3 (ν = 220.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.06264832417874369, 0.125050523694
5281, 0.18696144082725336, 0.2481378479437379, 0.30833940305910035, 0.36732
959406137883, 0.42487666788983847, 0.4807545410165317, 0.5347436876541296
…  -0.5347436876542223, -0.48075454101652254, -0.4248766678897201, -0.36732
959406114546, -0.3083394030591799, -0.24813784794370242, -0.186961440827099
3, -0.1250505236942532, -0.06264832417880103, 6.276133825745696e-14], "A_4
(ν = 440.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.1250505236945281, 0.2481378479437
379, 0.36732959406137883, 0.4807545410165317, 0.5866320022005456, 0.6832997
808714387, 0.7692402653962488, 0.8431042546155975, 0.9037321392901134  …  -
0.9037321392902075, -0.8431042546155862, -0.7692402653960817, -0.6832997808
710723, -0.586632002200681, -0.4807545410164675, -0.3673295940610871, -0.24
81378479432011, -0.12505052369464212, 1.2552267651491393e-13], "A_5 (ν = 88
0.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.2190384040947226, 0.4358366958170
097, 0.6481865807430227, 0.8539429126547977, 1.05105405602612, 1.2375908157
60071, 1.4117734915596496, 1.5719966435758672, 1.7168511916867062  …  -1.71
68511916869456, -1.5719966435758415, -1.4117734915593003, -1.23759081575934
8, -1.0510540560263761, -0.8539429126546798, -0.6481865807424988, -0.435836
6958160597, -0.2190384040949227, 2.1966468390109937e-13], "combinação das f
requências")

Semitons na escala temperada

Há, na verdade, diversas maneiras de se definir as notas dentro de uma oitava (veja Physics of Music: Just vs Equal Temperament.
A escala temperada é obtida por uma razão uniforme entre as frequências de notas (semitons, nesse caso) consecutivas.
Mais precisamente, ao consideramos doze semitons em uma oitava (e.g. escala cromática ou a união das notas de todas as escalas diatônicas), então as frequências \(\nu_i, \nu_{i+1}\) de dois semitons consecutivos é definida como sendo constante, \(\nu_{i+1} = r\nu_i\).
Se \(\nu\) é a primeira nota, então \(\nu_{12} = r^{11}\nu\) e o tom seguinte completa uma oitava, ou seja \(r\nu_{12} = 2\nu\).
Daí tiramos que \(r^{12} = 2\), ou \(r = 2^{1/12}\).

Semitons na escala harmônica

A escala harmônica aparece de forma mais natural, a partir dos harmônicos gerados por uma onda fundamental.
Em matemática, a série harmônica é conhecida como sendo a série

\[ \sum_n \frac{1}{n} = 1 + \frac{1}{2} + \frac{1}{3} + \frac{1}{4} + \ldots. \]

Nesse sentido "1" é o "período fundamental".

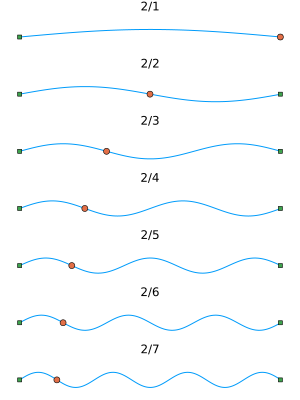

Mas em uma corda vibrante, o período fundamental é "2", ou seja, é duas vezes o comprimento da corda.
Assim, os períodos gerados pela vibração de uma corda tensionada são os múltiplos \(2, 2/2, 2/3, 2/4, 2/5, \ldots\), do comprimento da corda, \(L\).
Observe que as frequências são os recíprocos dos comprimentos de onda, \(1/2L, 2/2L, 3/2L, 4/2L, 5/2L, \ldots\).
Se \(\nu=1/2L\) é a frequência base, os seus harmônicos são \(\nu, 2\nu, 3\nu, 4\nu, \ldots.\)
Os harmônicos irão produzir notas diferentes da fundamental, mas ainda assim "agradáveis", em geral.

oitava = 3 # A_3
ν_b = (oitava + 1) * 27.5
num_harm = 6
nt = Int(floor(fs/ν_b/2)) + 1
f = zeros(length(t))
harmonicos = fill(0.0, nt, num_harm + 1)
wav_arrays = []
for n in 0:num_harm
    ν = (n+1) * ν_b
    g = sin.(2π * ν * t)
    f .+= g
    harmonicos[:,n+1] .= g[1:nt]
    push!(wav_arrays, WAVArray(fs, g, "Comprimento de onda: 2/$(n+1) (ν = $ν)"))
end
push!(wav_arrays, WAVArray(fs, f, "combinação"))
p = plot(1000 * t[1:nt], harmonicos, layout=(num_harm+1,1), legend=nothing,
    title = hcat(["2/$n" for n in 1:num_harm+1]...), titlefont=8,
    xticks=nothing, yticks=nothing, axis=false, ylims=(-1.1,1.1), size=(300,400))
scatter!(p, 1000 * [t[j] for j in (1,nt), i in 1:num_harm+1], fill(0.0,2,num_harm+1), layout = (num_harm+1,1), marker=:square, markersize=2, color=3)
scatter!(p, 1000 * t[nt] .* hcat(inv.(1:num_harm+1)...), zeros(num_harm), layout=(num_harm+1,1), color=2)
display(p)
for wa in wav_arrays
    display(wa)
end

WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.01567170273176101, 0.031339556221
45082, 0.04699971217243888, 0.06264832417874369, 0.07828154866977678, 0.093
89554585439046, 0.10948648066399701, 0.1250505236945281, 0.1405838521470029
2  …  -0.1405838521470301, -0.12505052369452552, -0.10948648066396453, -0.0
9389554585432801, -0.07828154866979763, -0.06264832417873455, -0.0469997121
7239972, -0.03133955622138159, -0.015671702731775372, 1.569033456436424e-14
], "Comprimento de onda: 2/1 (ν = 110.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.03133955622145082, 0.062648324178
74369, 0.09389554585439046, 0.1250505236945281, 0.15608265076647385, 0.1869
6144082725336, 0.2176565582735623, 0.2481378479437379, 0.2783753647424632
…  -0.2783753647425159, -0.2481378479437328, -0.21765655827349853, -0.18696
144082713012, -0.15608265076651515, -0.12505052369450995, -0.09389554585431
24, -0.06264832417860543, -0.03133955622147954, 3.138066912872848e-14], "Co
mprimento de onda: 2/2 (ν = 220.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.046999712172438875, 0.09389554585
439044, 0.1405838521470029, 0.18696144082725333, 0.23292580841837857, 0.278
37536474246316, 0.32320965745446, 0.3673295940613788, 0.4106376609359381  …
  -0.4106376609360132, -0.3673295940614773, -0.3232096574545824, -0.2783753
6474261004, -0.23292580841855015, -0.18696144082744975, -0.1405838521472241
3, -0.09389554585463632, -0.046999712172709054, -2.9398950947175535e-13], "
Comprimento de onda: 2/3 (ν = 330.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.06264832417874369, 0.125050523694
5281, 0.18696144082725336, 0.2481378479437379, 0.30833940305910035, 0.36732
959406137883, 0.42487666788983847, 0.4807545410165317, 0.5347436876541296
…  -0.5347436876542223, -0.48075454101652254, -0.4248766678897201, -0.36732
959406114546, -0.3083394030591799, -0.24813784794370242, -0.186961440827099
3, -0.1250505236942532, -0.06264832417880103, 6.276133825745696e-14], "Comp
rimento de onda: 2/4 (ν = 440.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.07828154866977678, 0.156082650766
47385, 0.23292580841837857, 0.30833940305910035, 0.3818605899477718, 0.4530
3813884061694, 0.5214352033794981, 0.5866320022005456, 0.6482283953077884
…  -0.6482283953078929, -0.586632002200443, -0.5214352033795527, -0.4530381
388408441, -0.3818605899477633, -0.3083394030592731, -0.23292580841829852,
-0.15608265076658095, -0.07828154866962171, -3.5235164899794826e-14], "Comp
rimento de onda: 2/5 (ν = 550.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.09389554585439044, 0.186961440827
25333, 0.27837536474246316, 0.3673295940613788, 0.4530381388406169, 0.53474
36876541295, 0.6117242991150063, 0.6832997808714386, 0.7488376997127282  …
 -0.7488376997128373, -0.6832997808715934, -0.611724299115211, -0.534743687
654388, -0.45303813884093147, -0.36732959406175075, -0.27837536474289243, -
0.18696144082773858, -0.09389554585492901, -5.879790189435107e-13], "Compri
mento de onda: 2/6 (ν = 660.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.10948648066399701, 0.217656558273
5623, 0.32320965745446, 0.42487666788983847, 0.5214352033794981, 0.61172429
91150064, 0.6946583704589974, 0.7692402653962488, 0.8345732537213026  …  -0
.8345732537214084, -0.7692402653960191, -0.6946583704589964, -0.61172429911
4569, -0.5214352033793319, -0.42487666788998624, -0.3232096574540927, -0.21
765655827353292, -0.10948648066341894, 2.2351917967216573e-13], "Compriment
o de onda: 2/7 (ν = 770.0)")
WAV.WAVArray{Float64, 1}(44100.0, [0.0, 0.4383228704925587, 0.8736345998164
026, 1.3029513816163873, 1.7233438016545803, 2.1319633430816163, 2.52606807
10952386, 2.9030472372353593, 3.2604445551844097, 3.5959799142213527  …  -3
.59597991422192, -3.2604445551843133, -2.9030472372355254, -2.5260680710950
147, -2.1319633430820693, -1.7233438016554068, -1.3029513816163192, -0.8736
345998167291, -0.43832287049273466, -5.838521716923455e-13], "combinação")

Espectro e timbre

Em uma nota "real", seja de violão, guitarra, baixo, contrabaixo, violino, piano, etc., esses harmônicos estão presentes, cada um com uma determinada amplitude.
Essa combinação de amplitudes compõe o espectro da nota e caracteriza a forma da onda e o timbre do instrumento.

oitava = 3
ν_b = (oitava + 1) * 27.5
nt = Int(floor(fs/ν_b/2)) + 1
num_harm = 50
f̂ = rand(MersenneTwister(220), num_harm+1) .* inv.(1:num_harm+1)
f = sum([sin.(2π * ν * τ) for τ in t, ν in ν_b * (1:num_harm+1)] .* f̂', dims=2)

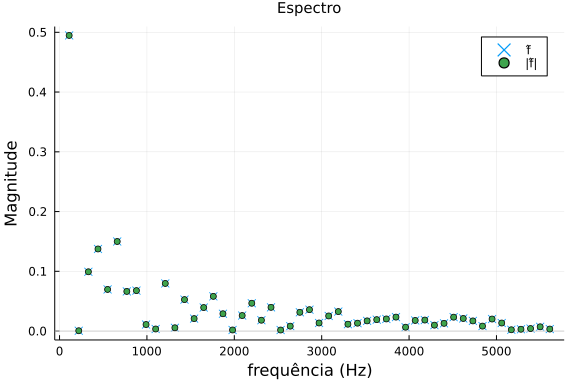

p_freq = scatter(ν_b * (1:num_harm+1), f̂, label="f̂", marker=:xcross,
    xaxis = "frequência (Hz)", yaxis = "Magnitude", title="Espectro", titlefont=10)
hline!(p_freq,[0], label=nothing, color=:lightgray)
scatter!(p_freq, ν_b * (1:num_harm+1), abs.(f̂), label="|f̂|")
display(p_freq)

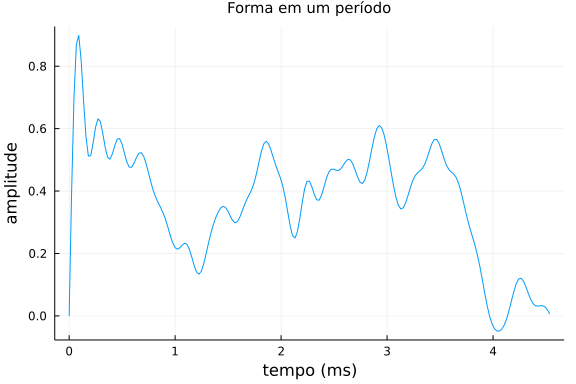

p_forma_per = plot(1000 * t[1:nt], f[1:nt], label=nothing,
    xlabel="tempo (ms)", ylabel="amplitude", title="Forma em um período", titlefont=10)
display(p_forma_per)

WAVArray(fs, f)

WAV.WAVArray{Float64, 2}(44100.0, [0.0; 0.3891678144889097; … ; -0.38916781
448929844; -1.6390499232467122e-13;;], "")

Envelope e dinâmica

Em um instrumento real, além da combinação de harmônicos em uma nota, temos a sua dinâmica.
Essa dinâmica se refere à variação de volume, que cresce rapidamente no início (o "ataque") e depois decai.
Isso pode ser recriado digitalmente através de uma função envelope, positiva, que multiplica a onda.

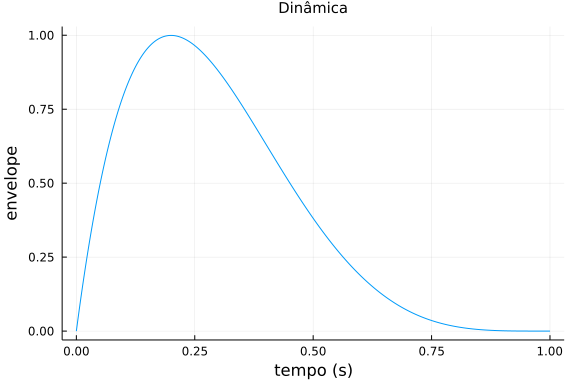

dinamica = 12.2 * t .* (t .- 1).^4
fd = dinamica .* f

p_dim = plot(t, dinamica, xaxis="tempo (s)", yaxis="envelope",
        title="Dinâmica", titlefont=10, label=nothing)
display(p_dim)

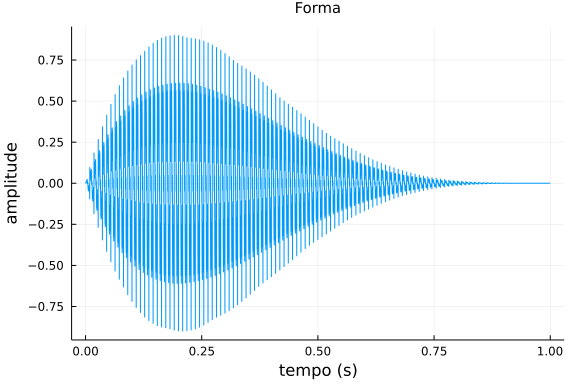

p_forma = plot(t, fd, label=nothing,
    xlabel="tempo (s)", ylabel="amplitude", title="Forma", titlefont=10)
display(p_forma)
WAVArray(fs, fd)

WAV.WAVArray{Float64, 2}(44100.0, [0.0; 0.00010765117250936182; … ; -1.2552
56677058002e-18; -0.0;;], "")

Notas reais

Instrumentos reais, na verdade, são muito mais complexos.
Abaixo, alguns exemplos
Violão: Roland SC-88 Nylon String Guitar C4
Banjo: Yamaha MU90R Banjo Man C4
Sino em um sintetizador: Korg DW-8000 Hollow Bell C4
Harpa: Korg M3R Harp C3

soundnames = (
    "Roland-SC-88-Nylon-String-Guitar-C4",
    "Korg-DW-8000-Hollow-Bell-C4",
    "Yamaha-MU90R-Banjo-Man-C4",
    "Korg-M3R-Harp-C3"
    )
for soundname in soundnames
    filepath = "../../../_assets/attachments/data/audio/$soundname.wav"
    display(wavread(filepath) |> x -> WAVArray(x[2], x[1], soundname))
end

WAV.WAVArray{Float64, 2}(44100.0f0, [-0.0003967406231879635 -6.103701895199
438e-5; -0.0004577776421399579 -0.0003662221137119663; … ; 3.05185094759971
9e-5 0.0; -6.103701895199438e-5 -6.103701895199438e-5], "Roland-SC-88-Nylon
-String-Guitar-C4")
WAV.WAVArray{Float64, 2}(44100.0f0, [0.0 0.0; 0.0029297769096957305 0.00225
83697012237922; … ; -6.103701895199438e-5 0.0; 0.0 0.0], "Korg-DW-8000-Holl
ow-Bell-C4")
WAV.WAVArray{Float64, 2}(44100.0f0, [0.0027466658528397473 0.00268562883388
7753; 0.003326517532883694 0.003204443494979705; … ; 3.051850947599719e-5 3
.051850947599719e-5; -3.051850947599719e-5 0.0], "Yamaha-MU90R-Banjo-Man-C4
")
WAV.WAVArray{Float64, 2}(44100.0f0, [-3.051850947599719e-5 -0.0001525925473
7998596; 3.051850947599719e-5 0.00021362956633198035; … ; 3.051850947599719
e-5 -6.103701895199438e-5; -9.155552842799158e-5 0.0], "Korg-M3R-Harp-C3")

Análise da onda de cada áudio

for soundname in soundnames
    filepath = "../../../_assets/attachments/data/audio/$soundname.wav"
    fr, frs = wavread(filepath)
    Tf = (size(fr)[1]-1)/frs
    tempos = (0:size(fr)[1]-1)./frs # intervalo de tempo
    N = length(tempos) # N = fs + 1 se T == 1
    freqs = (0:div(N,2))/Tf # frequências
    Xr = rfft(fr[:,1]) # fft real do primeiro canal
    Z = [abs(Xr[1])/N; 2abs.(Xr[2:end])/N]
    ν₀ = 16.35 # C0
    nt = Int(floor(frs/ν₀/2)) + 1

    display(WAVArray(frs, fr, soundname))

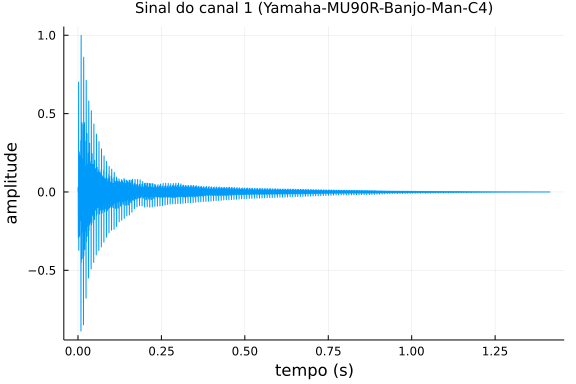

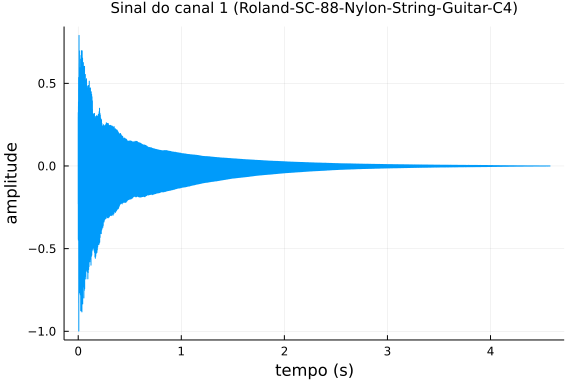

    display(plot(tempos, fr[:,1], xlabel="tempo (s)", ylabel="amplitude", label=nothing,
        title="Sinal do canal 1 ($soundname)", titlefont=10))

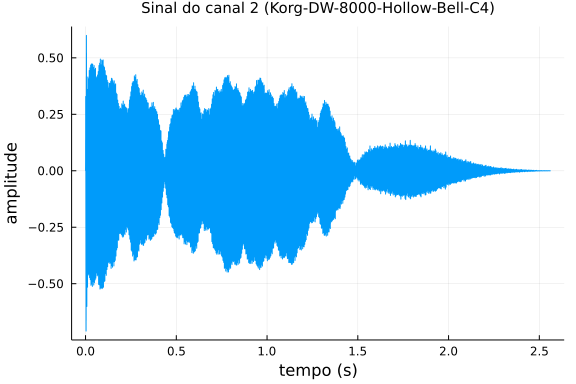

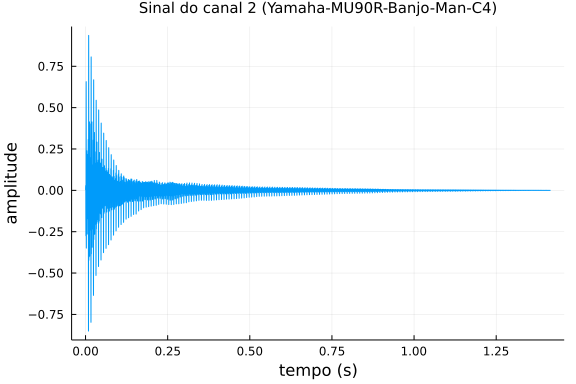

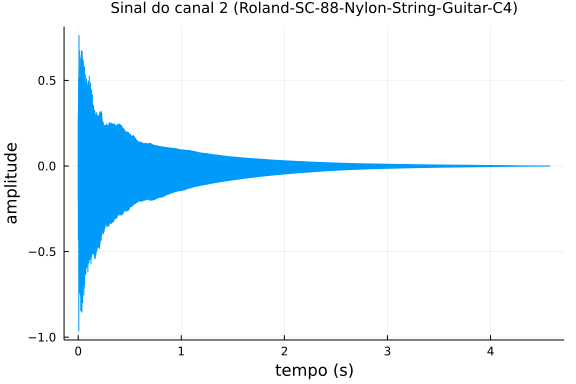

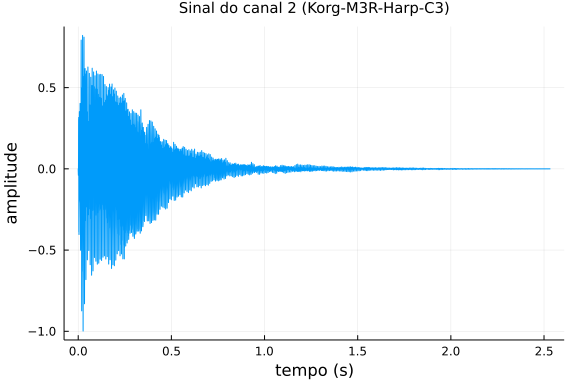

    display(plot(tempos, fr[:,2], xlabel="tempo (s)", ylabel="amplitude", label=nothing,
        title="Sinal do canal 2 ($soundname)", titlefont=10))

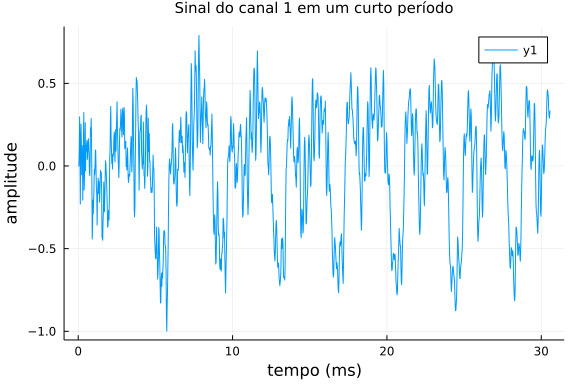

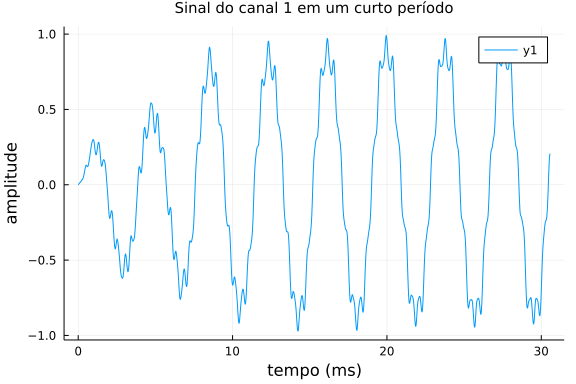

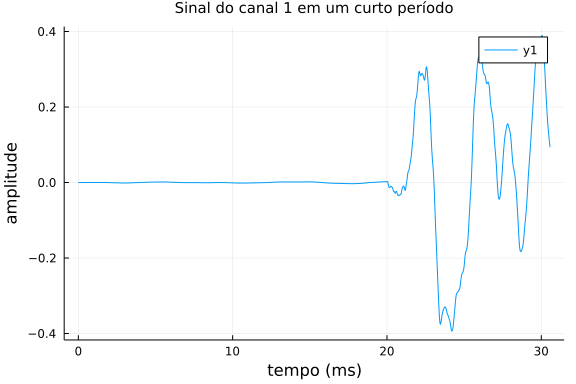

    display(plot(1000 * tempos[1:nt], fr[1:nt,1], xlabel="tempo (ms)", ylabel="amplitude",
        title="Sinal do canal 1 em um curto período", titlefont=10))

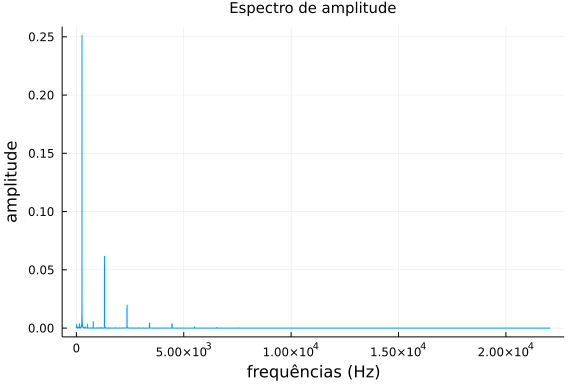

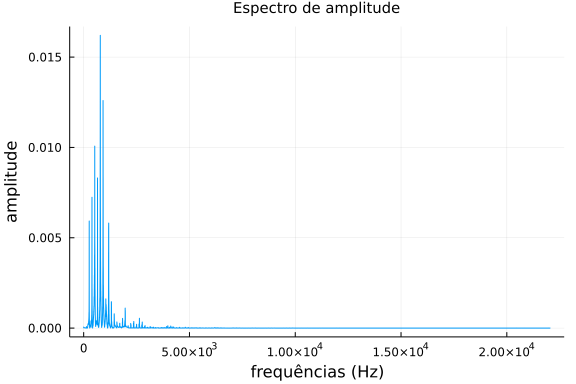

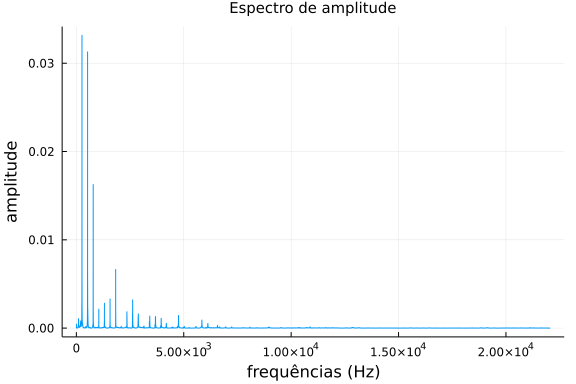

    display(plot(freqs, Z, xlabel="frequências (Hz)", ylabel="amplitude", label=nothing,
        title="Espectro de amplitude", titlefont=10))
end

WAV.WAVArray{Float64, 2}(44100.0f0, [-0.0003967406231879635 -6.103701895199
438e-5; -0.0004577776421399579 -0.0003662221137119663; … ; 3.05185094759971
9e-5 0.0; -6.103701895199438e-5 -6.103701895199438e-5], "Roland-SC-88-Nylon
-String-Guitar-C4")
WAV.WAVArray{Float64, 2}(44100.0f0, [0.0 0.0; 0.0029297769096957305 0.00225
83697012237922; … ; -6.103701895199438e-5 0.0; 0.0 0.0], "Korg-DW-8000-Holl
ow-Bell-C4")
WAV.WAVArray{Float64, 2}(44100.0f0, [0.0027466658528397473 0.00268562883388
7753; 0.003326517532883694 0.003204443494979705; … ; 3.051850947599719e-5 3
.051850947599719e-5; -3.051850947599719e-5 0.0], "Yamaha-MU90R-Banjo-Man-C4
")
WAV.WAVArray{Float64, 2}(44100.0f0, [-3.051850947599719e-5 -0.0001525925473
7998596; 3.051850947599719e-5 0.00021362956633198035; … ; 3.051850947599719
e-5 -6.103701895199438e-5; -9.155552842799158e-5 0.0], "Korg-M3R-Harp-C3")

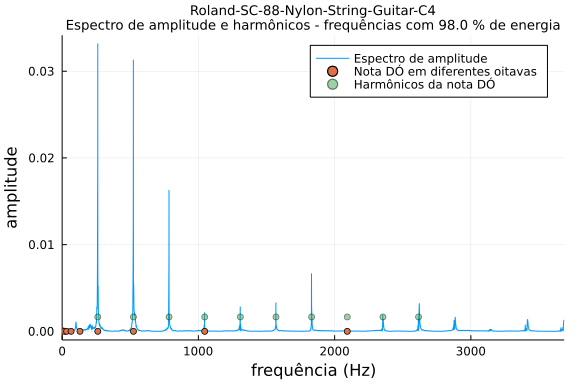

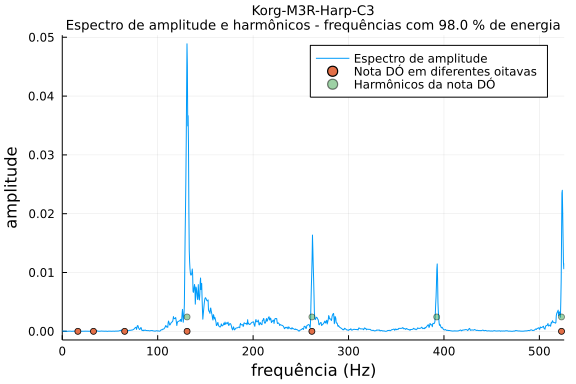

Examinando o espectro das frequências iniciais

for (soundname, oitava) in zip(soundnames, (4,4,4,3))
    filepath = "../../../_assets/attachments/data/audio/$soundname.wav"
    fr, frs = wavread(filepath)
    Tf = (size(fr)[1]-1)/frs
    tempos = (0:size(fr)[1]-1)./frs # intervalo de tempo
    N = length(tempos) # N = fs + 1 se T == 1
    freqs = (0:div(N,2))/Tf # frequências
    Xr = rfft(fr[:,1]) # fft real do primeiro canal
    Z = [abs(Xr[1])/N; 2abs.(Xr[2:end])/N] # amplitudes

    npre = 0
    npos = length(Z)
    en = 0.0
    fraction = 0.98
    threshold = fraction * sum(abs2,Z)
    while npos > npre + 1
        naux = npre + div(npos - npre, 2)
        enaux = en + sum(abs2, @view Z[npre+1:naux])
        if enaux > threshold
            npos = naux
        else
            npre = naux
            en = enaux
        end
    end

    ν₀ = 16.35 # C0
    ν_b = ν₀ * 2^oitava
    plot(freqs[1:npos], Z[1:npos], xlims=(freqs[1], freqs[npos]), label="Espectro de amplitude", xlabel="frequência (Hz)",
        ylabel="amplitude", title="$(soundname)\nEspectro de amplitude e harmônicos - frequências com $(100*fraction) % de energia", titlefont=9)
    scatter!(ν₀ * 2 .^(0:7), zeros(8), label="Nota DÓ em diferentes oitavas")
    display(scatter!(ν_b * (1:10), maximum(Z)/20 * ones(10), alpha=0.5, label="Harmônicos da nota DÓ"))
end

Referências

(CC BY-NC-ND 4.0) Attribution-NonCommercial-NoDerivatives 4.0 International

Last modified: July 19, 2022. Built with Franklin.jl.
